Mérőhelyi elvárások mérés kiépítéséhez

2024. július 9. | VL online |  4601 |

Mérőhelyi elvárások mérés kiépítéséhez

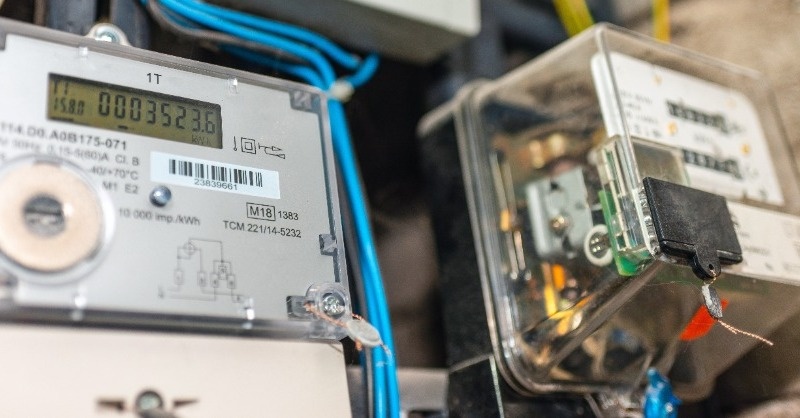

A MEE Villamos Energia Társaság honlapján került megosztásra az MVM Hálózat tájékoztatója, amely a fogyasztásmérés kiépítésével kapcsolatban fogalmaz meg elvárásokat, elsősorban a beépítendő készülékek helyigényét érintően.

Az újként létesülő, vagy felújított fogyasztásmérőhely feleljen meg a 40/2017. (XII. 4.) NGM rendelet által támasztott követelményeknek, továbbá az elosztói szabályzat, valamint az elosztói üzletszabályzat elvárásainak.

Korábban létesített üzemben lévő mérőhely legalább e rendelet vonatkozókövetelményét teljesítse. Ez azt jelenti, hogy a meglévő, a zárópecsételhetőség követelményét maradéktalanul teljesítő fogyasztásmérőhely felújítás nélkül is megtartható, ha annak műszaki tartalma a létesítése idején érvényes szabványkövetelményeket teljesíti és a felhasználói műszaki igényt átalakítás nélkül ki tudja szolgálni. Mérete és kialakítása a szükséges mérőberendezési elemek elhelyezését tegye lehetővé.

  Mérőszekrényben árszabás igénynek megfelelően az alábbi készülékeket kell elhelyezni
Fázisszámnak
megfelelő
fogyasztásmérő-készülék
Teljesítmény-
igénynek megfelelő
kismegsza­kító(k)
Vezérlő­készülék Teljesítmény-
igénynek megfelelő
mágnes­kapcsoló
általános, egy zónaidős „A1” igen igen nem nem
általános, két zónaidős „A2” igen igen igen nem
közintézményi, két zónaidős „A3” igen igen igen nem
időszakos „B”, „Geo” igen igen igen 32 A felett igen
idényjellegű, egy zónaidős „H” igen igen igen nem

megjegyzés:

  • Villamos gépjárműtöltése „A2” árszabásszerint
  • Háztartási kiserőmű elszámolási mérése „A1” árszabás szerint
  • Háztartási kiserőmű termelési mérése„A1” árszabás szerint

Fogyasztásmérő-készülékek helyigénye

Közvetlen csatlakozású (direkt) 1 fázisúmérőkészülék: 240×150×140 mm
Közvetlen csatlakozású (direkt)3 fázisú mérőkészülék: 400×200×140 mm (magasság/szélesség/mélység)

Kiegészítő készülékek és szerelvények helyigénye

Vezérlőkészülék: 210×120×80 mm
Mágneskapcsoló 32 A felett – 63 A-t nem meghaladóan: 105×105×115 mm
Mágneskapcsoló 63 A felett- 80 A-t nem meghaladóan: 180×100×180 mm
Kismegszakító, 63 A-tnem meghaladóan: 100×18×44 mm a mélységet a TS-35 síntől a belső takarómaszkig mérve + a vezeték bekötésének helyszükséglete.
Kismegszakító, 63 A-től, 80 A-t nem meghaladóan: 120×27×44 mm a mélységet a TS-35 síntől a belső takarómaszkig mérve, + a vezeték bekötésének helyszükséglete. (magasság/szélesség/mélység)

80 Amper feletti közvetett csatlakozású (mérőváltós) mérés esetén az alábbi készülékeket kell elhelyezni
Közvetett csatlakozású (mérőváltós) fogyasztásmérő készülék Vizsgáló sorkapocs

Fogyasztásmérő-készülékek helyigénye

Közvetett csatlakozású (mérőváltós) kombi mérő és belső modem: 400×190×100 mm (magasság/szélesség/mélység)

Kiegészítő készülékek és szerelvények helyigénye

Vizsgáló sorkapocs: 190×250×150 mm (magasság/szélesség/mélység)

Általános szerelési célú helyigény

A mérőberendezési elemek elhelyezése esetén a megadott mérő és készülékméreteken felül a szereléshez szükséges helyet oldalirányban biztosítani kell (irányadóan 50-50 mm). Az egymás mellé helyezett, nem sorolható készülékek között elegendő az egyszeres 50 mm-es szerelési távolság biztosítása. A sínre szerelhető sorolható készülékek között távolságtartási igény nincs, azok szorosan egymáshoz illeszthetők. A szükséges helyet vezetékek tekintetében is biztosítani kell.

A hozzáférhetőség, megközelíthetőség és kezelhetőség biztosítása érdekében a kezeléstigénylő részek a munkaállás síkjától mért legalább 0,6 méter, és legfeljebb 1,8 méter magassági határok közt helyezhetők el. A kezelhetőség érdekében a mérőszekrény elem előtt, annak méretétől nem kisebb szélességű, de legalább 1×1 m, vagy 0,8×1,25 m, azaz 1 m2 alapterületű szabad hely álljon rendelkezésre. A mérőhely előttikezelést biztosító tér magassága legalább 2 m legyen.

A mérőhely megfelelőség tanúsításának módjáról, az ügykezelés eljárásáról az üzletszabályzat, a műszaki-gazdasági tájékoztató ad további iránymutatást.
