Tűzveszélyes elektromosautó-töltők TÜV tanúsítvánnyal?
2025. augusztus 22. | VL online | 2686 |
Ha a forrasztott kötés tiltott, illetve csak akkor alkalmazható, ha mechanikailag rögzítve van a kábel, akkor hogyan gyárthatók Európában olyan termékek, amelyeknek van TÜV certificate-je, mégis olyan módon vannak a vezetékek a relék lábaira forrasztva, ami után nincs mechanikai rögzítés? – teszi fel a vitaindítónak szánt kérdést az egyik olvasónk.

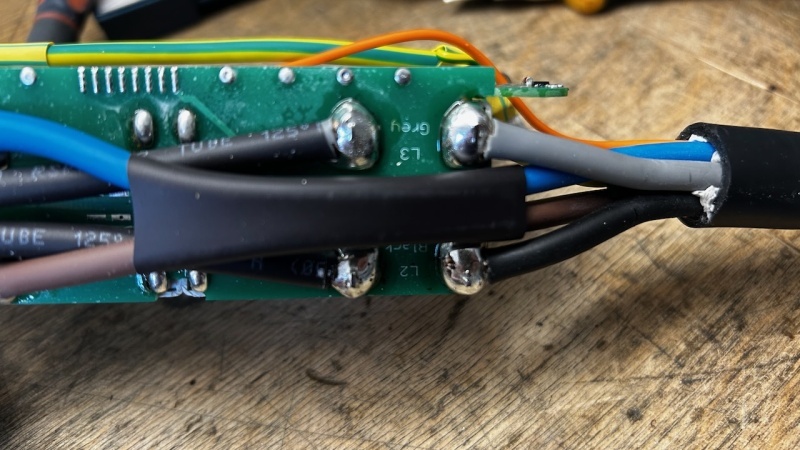

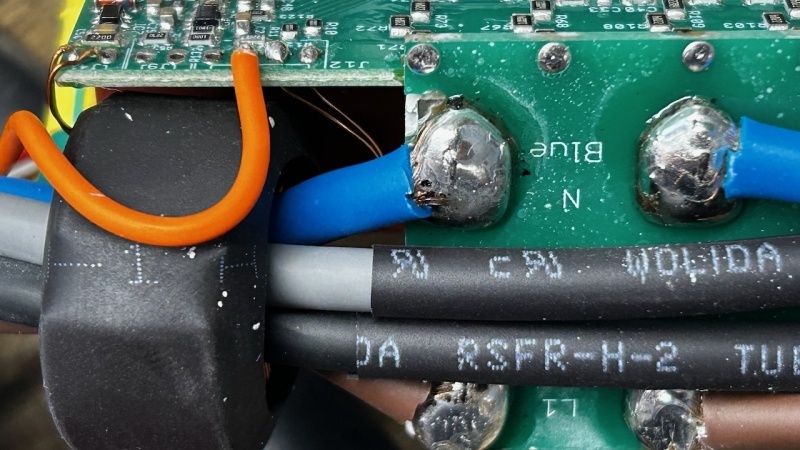

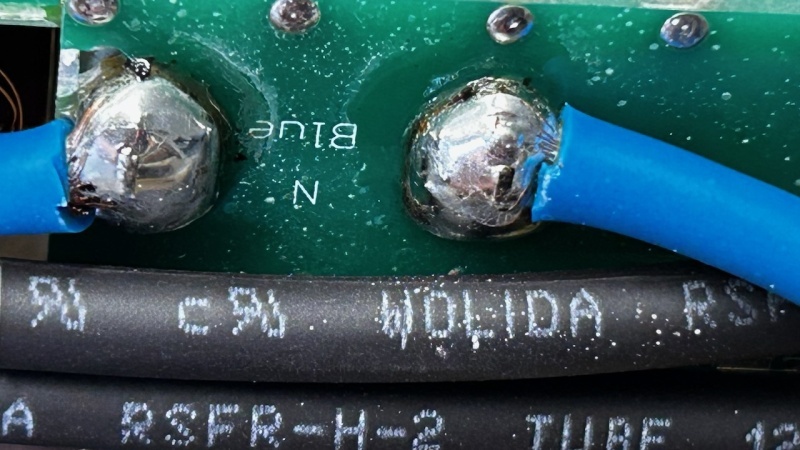

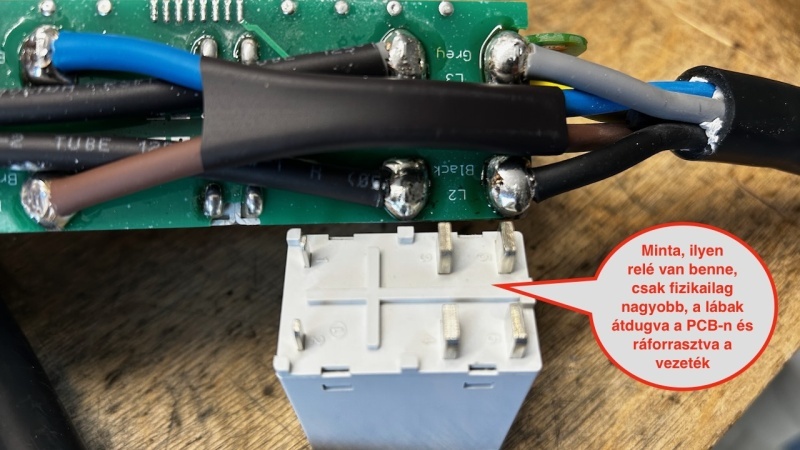

A feltett kérdés illusztrálásaként kaptunk néhány fotót a veszélyesnek gondolt töltőről. A képeken egy 3x32 A-es 22 kW-os töltő belsője látható. Az 50 A-es, ökölnyi méretű relé lábaira egyszerűen rá van forrasztva a 6 mm2 rézvezeték. A kábel, ami 18 mm átmérőjű, nagy, merev kábel, egy közönséges M25 tömszelencével van tömítve, ami nem elégíti a mechanikai rögzítés követelményeit, hiszen a tömszelence csak tömítésre használható, kihúzás és forgatás ellen csavaros leszorítóval kell védeni a kábelt.
Ez ennél a berendezésnél nincs így, ha a tömszelence kellően összenyomja a köpenyszigetelést, vagy fellazul a szorítógyűrű, akkor lazán körbetekerhető a kábel a házhoz képest, és máris erőhatás lép fel a forrszemeken és könnyen letéphető a vezeték. Vajon mennyire biztonságos és szakszerű a mellékelt képek szerinti termék, amin 3x32 A folyhat, akár 5-6 órán át?

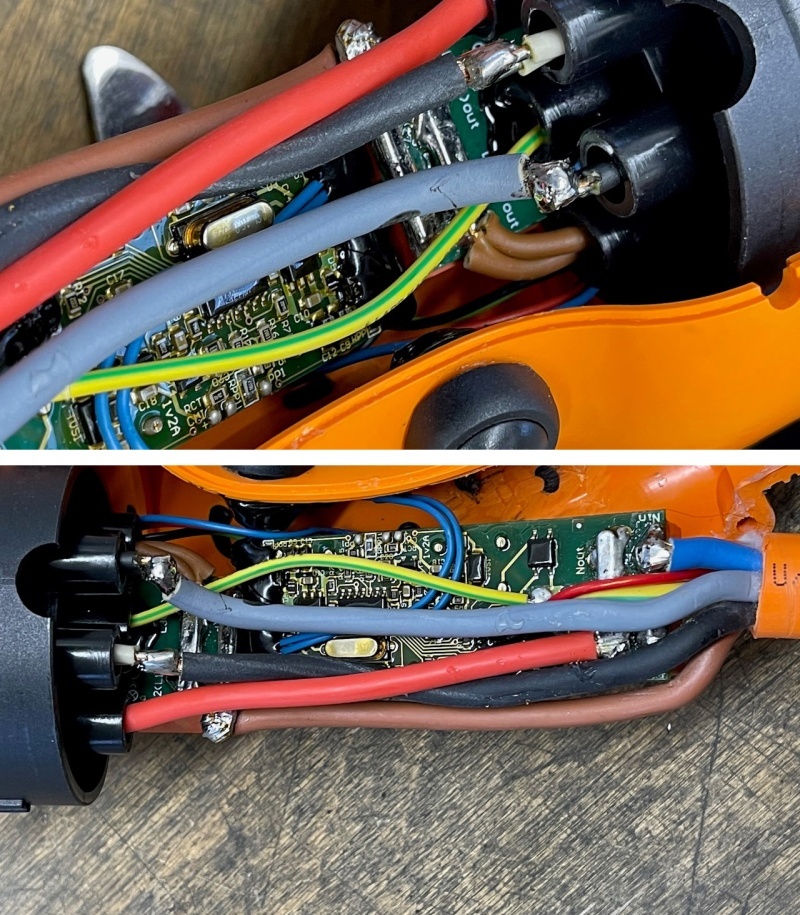

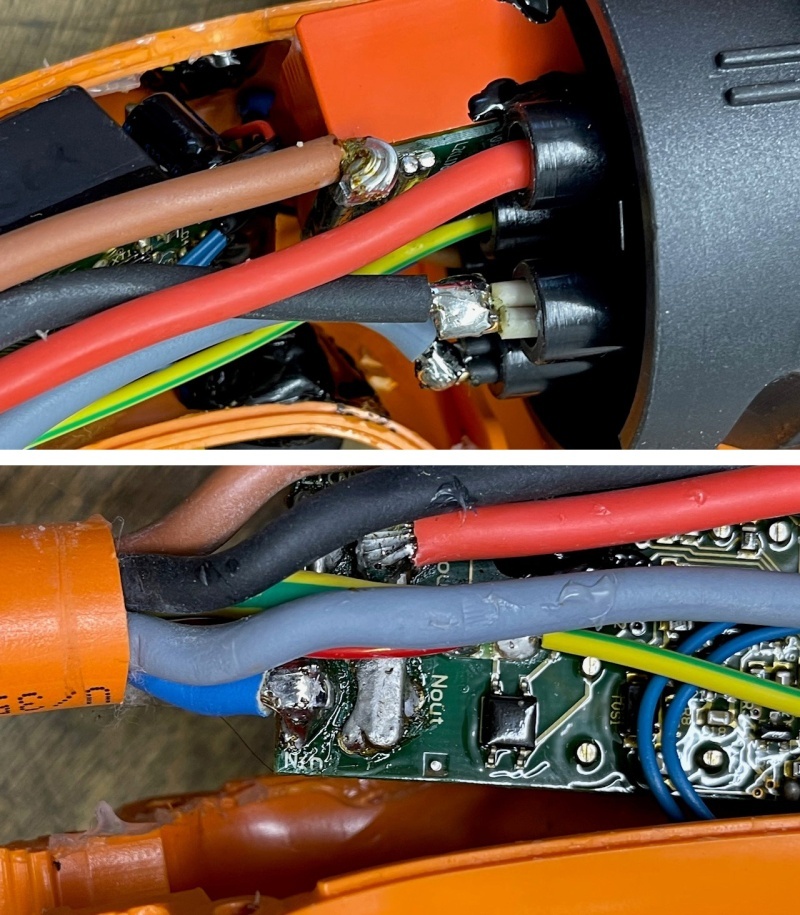

Olvasónk hasonló a helyzet tapasztalt egy másik európai gyártó termékeivel kapcsolatban is, ahol annyival „megfejelték” a dolgot, hogy az amúgy kizárólag préselhető Type2 csatlakozóba 2 db 2,5 mm2 réz vezetéket forrasztottak, majd ehhez a 3 cm-es kivezetéshez a 6 mm2 kábelt.
Felmerül a kérdés, hogy mégis milyen kivétellel felelnek meg a szabványoknak az ilyen kötések? Hogyan lehet forrasztott kötést alkalmazni tartós terhelésre? Ugyan a termékszabványok adott esetben eltérhetnek a villamos szerelésekre vonatkozóktól, de ezek a megoldások akkor is problémásnak tűnnek.
Várjuk olvasóink véleményét akár kommentben, akár az info@villanylap.hu e-mail-címre küldött üzenetben.
