Rádiófrekvenciás vezérlés IV.

2012/7-8. lapszám | Porempovics József |  8185 |

Figylem! Ez a cikk 14 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).

A rádiófrekvenciás vezérlés eszközkészletének eddigi áttekintése után már elegendő információ áll rendelkezésünkre, hogy konkrét feladatokat is megoldjunk az itt tárgyalt vezeték nélküli rendszer segítségével.

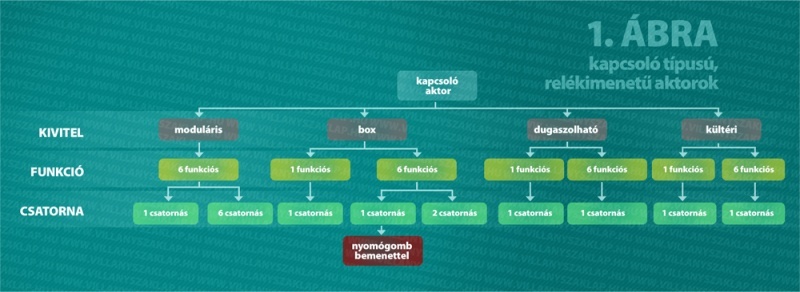

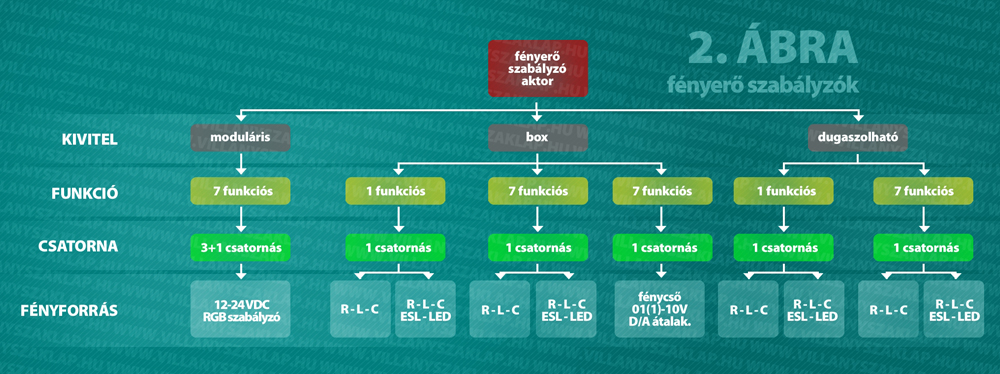

A legegyszerűbb alkalmazásoknál az „egy adó – egy vevő” kapcsolatra van csak szükség, melyeknél az eszközök kiválasztását tulajdonképpen csak a vezérlésnek a megrendelő által igényelt módja (távirányító kiválasztása) és maga a funkció határozzák meg. Az eszközválasztékban történő könnyebb eligazodást segítheti az 1. ábra, mely a kapcsoló típusú, relékimenetű aktorokat tartalmazza csoportosítva, míg a 2. ábra a fényerőszabályozókat gyűjti össze. Utóbbinál lehetne a fényforrás típusa szerint is csoportosítani, de visszafelé haladva könnyen megtalálható a kívánt eszköz.

Programozás, tanítás

Az adó- és vevőegységeket a gyártók „szűzen” hozzák forgalomba, tehát egy újonnan megvásárolt vevőegység egyetlen adóval sem működtethető, párosítani kell őket. Az összetanításkor tulajdonképpen annyi történik, hogy a vevőegységgel „tudatjuk” azoknak az adócsatornáknak (nyomógomboknak a távirányítón) a kódjait, amelyekre parancsokat szeretnénk végrehajtatni. A bonyolult és hosszadalmas programozási eljárásokat senki sem szereti, így a gyártók nagyon egyszerű és gyors megoldásokra törekednek.

A legtöbb vevő aktoron található egy PROG/TEST gomb (csatornánként), több funkcióval:

• Rövid gombnyomásra
• Hosszú gombnyomásra (≥1 mp) programozási üzemmódba kerül.
• 5 mp-nél hosszabb gombnyomásra, de
• 8 mp-nél hosszabb gombnyomásra az összes betanított adócsatorna törlődik (max. 32 lehet).
• Rövid gombnyomásra kilépés a programozási üzemmódból – ha abban volt.

Az egyes állapotokat csatornánként egyetlen LED jelzi különböző villogásokkal, ill. folyamatos világítással. Teszteléskor a LED folyamatosan világít az aktor bekapcsolt állapotában.

Programozási üzemmódban a LED 0,5 mp-es ütemben villog, ekkor kell az adóegységen a betanítani kívánt nyomógombot megnyomni: 1-funkciós vevőknél csak a BE funkciót lehet programozni a nyomógomb egyszeri megnyomásával, pl. kulcstartós távirányítónál az 1-es vagy a 3-as gombot. A KI funkciót automatikusan az alatta lévő, következő sorszámú gomb fogja elvégezni, tehát a 2-es vagy a 4-es.

Többfunkciós vevőknél annyiszor kell megnyomni az adó nyomógombját, amennyi a kiválasztott funkció sorszáma a kezelési leírás alapján (lásd előző cikkek), tehát pl. 6-funkciós relés vevőnél az impulzusrelé üzemmódhoz 4-szer. Fontos, hogy az adó minden gombnyomására a vevőegység LED visszajelzője egy pillanatra hosszabban világít, jelezve, hogy vette az adó jelét. Célszerű ezt figyelni, főleg, ha sorszámozott funkciót programozunk, különben előfordulhat, hogy egy gombnyomás kimarad a vevőnél, és eggyel alacsonyabb számú funkciót fog végrehajtani! Fentiekből az is következik, hogy programozáskor betartandó néhány alapszabály:

• Csak az aktuális vevő aktor legyen programozási üzemmódban (egy adócsatorna végtelen számú vevőt működtethet a hatósugarán belül, tehát profik szimultán is programozhatnak, csak lássák át a „káoszt”).
• Célszerű minden más aktort lekapcsolni a tápfeszültségről. Ha több vevőt tanítunk meg ugyanarra az adócsatornára, akkor a bekapcsoltak és már betanítottak működni fognak a másik programozásakor.
• Természetes, de megemlítendő, hogy ne használjunk közben másik adót is egy esetleges régebbi telepítés működtetésére.
• Bevált gyakorlat, hogy a több aktort tartalmazó alkalmazásoknál még beépítés előtt, a telepítés helye szerint megjelölve az egyes eszközöket, a munkapadon elvégzik a párosításokat külön-külön.

A több aktort és adót tartalmazó alkalmazások az „egy adó – egy vevő” egyszerű kapcsolatokból állnak össze rendszerré, mert:

• Egy adócsatorna a hatósugarában bármennyi vevőt működtethet, pl. egy gombnyomásra több vevő aktort kikapcsolhatunk, ha ugyanazt az egy adócsatornát minden aktornál „KI” funkcióra tanítunk meg.
• Egy vevő aktor 32 adócsatorna parancsát tudja megtanulni, beleértve azt is, hogy a többfunkciós vevők funkciói külön-külön is elérhetők. Így megoldott a több helyről működtetés is.

Az alábbiakban a legegyszerűbb vezérlések programozását tekintjük át, hiszen ebből áll öszsze a bonyolultabb rendszer is.

1-funkciós relé kapcsolása kézi távirányítóval

A leggyakoribb alkalmazás, amikor egy távirányítóval egyetlen relét szeretnénk kapcsolni. Ebben az esetben a legegyszerűbb és egyben legolcsóbb adó-vevő párosítás a kulcstartós távirányító (4-csatorna) és az 1-funkciós, 1-csatornás relés vevőegység BOX kivitelben. A vevőegység leírásánál említésre került, hogy az 1-funkció csak BE- és KIkapcsolást jelent, ráadásul két külön gombbal a távirányítón, tehát ennél az aktor- típusnál nincs lehetőség az impulzusrelé jellegű működésre. Sok esetben ez nem is jelent gondot, sőt, kifejezetten előny lehet, hogy a megfelelő gomb megnyomása ismert állapotba kapcsolja a kimenetet, hiszen előfordulhat, hogy nem láthatjuk a kapcsolás eredményét. A feladat tehát egy fényforrás távkapcsolása a hátsó kertben található filagóriában, mert nem lett kivezetve kapcsolószár, csak a hálózat:

• Adó: kulcstartós távirányító, így bárhonnan zsebből működik
• Gombok funkciói: 1. BE 2. KI 3-4. Jelenleg üres, a későbbi bővítéshez
• Vevő aktor: 1-csatornás, 1-funkciós (S11B az előzőkben megállapodott jelölésrendszerben)
• Kimenet: potenciálfüggetlen relé 1x16 A (AC1) záróérintkezővel.
• Tápfeszültség: 230 V AC

A programozás menete

1. Elem behelyezése az adóba – teszt: gombnyomásra a LED felvillan.
2. Vevőegység tápfeszültségre kapcsolása – teszt: PROG gombra be- és kikapcsol.
3. PROG gomb megnyomása min. 1 mp-ig, amíg a LED villogni kezd.
4. Adón megnyomni az 1-es gombot, közben a vevő LED visszajelzője egy pillanatra hosszabban világít.
5. PROG gombot röviden megnyomva kilépni a programozási üzemmódból.
6. Próba: 1-es gomb bekapcsol, 2-es gomb kikapcsol. Amennyiben elvétettük a programozást, célszerű ezt az egy adócsatornát törölni, vagy egy teljes törlést indítani a fentebb leírtak szerint, és újra elölről kezdeni.

2db 6-funkciós relé kapcsolása kézi távirányítóval

A következőkben szintén egy tipikus alkalmazást programozunk, az alábbiak szerint:

• Adó: kulcstartós távirányító, mint az előzőnél
• Gombok funkciói:
  1. „A” relé BE/KI (4. funkció = impulzusrelé)
  2. „A” és „B” relé BE (2. funkció = BE)
  3. „B” relé BE/KI (4. funkció = impulzusrelé)
  4. „A” és „B” relé KI (3. funkció = KI)
• Mindkét vevő aktor: 1-csatornás, 6-funkciós Kimenet: potenciálfüggetlen relé 1x16 A (AC1) záró érintkezővel
• Tápfeszültség: 230 V AC

A programozás menete

1. Elem behelyezése az adóba – teszt: gombnyomásra a LED felvillan (adás).
2. „A” vevőegység tápfeszültségre kapcsolása – teszt: PROG gombra be- és kikapcsol.
3. PROG gomb megnyomása az „A” vevőn min. 1 mp-ig, amíg a LED villogni kezd.
4. Adón megnyomni az 1-es gombot egymás után 4-szer a 4. funkcióhoz – közben a vevő LED visszajelzője 4-szer egy pillanatra hosszabban világít.
5. Adón megnyomni a 2-es gombot egymás után 2-szer a 2., BE funkcióhoz.
6. Adón megnyomni a 4-es gombot egymás után 3-szor a 3., KI funkcióhoz.
7. PROG gombot röviden megnyomva kilépni a programozási üzemmódból.
8. Próba: 1-es gomb = BE/KI; 2-es gomb = BE; 3 gomb = nincs funkció, 4-es gomb = KI.
9. „A” vevőről tápot lekapcsolni.
10. „B” vevőegység tápfeszültségre kapcsolá- sa – teszt: PROG gombra be- és kikapcsol.
11. PROG gomb megnyomása a „B” vevőn min. 1 mp-ig, amíg a LED villogni kezd (0,5 mp ütemben).
12. Adón megnyomni az 2-es gombot egymás után 4-szer a 4. funkcióhoz – közben a vevő LED visszajelzője 4-szer egy pillanatra hosszabban világít.
13. Adón megnyomni a 2-es gombot egymás után 2-szer a 2., BE funkcióhoz.
14. Adón megnyomni a 4-es gombot egymás után 3-szor a 3., KI funkcióhoz.
15. PROG gombot röviden megnyomva kilépni a programozási üzemmódból.
16. Próba: 1-es gomb = nincs funkció; 2-es gomb = BE; 3 gomb = BE/KI, 4-es gomb = KI.
17. Közös teszt: mindkét vevőre tápfeszült- séget kapcsolva a 2-es gombra mindkettő bekapcsol, míg a 4-es gombra mindkettő kikapcsol, az 1. és 3. gombok külön működtetik a vevőket.

Természetesen a 6-funkciós kapcsoló mögé építhető relés aktor helyett használható a moduláris egycsatornás változat vagy a hatcsatornás vevő egy-egy csatornája is.

Az eszközkészlet változatossága és a programozhatóság rugalmassága megindíthatja a szakember fantáziáját. Már az eddigiekből is látható, hogy ezekkel az eszközökkel milyen egyszerűen hozható létre kisebb intelligens rendszer, anélkül, hogy használtunk volna külön számítógépet vagy bármilyen központi egységet. Bár a rendszer eszközkészletében szerepel az érintőképernyős központi vezérlő, de látható, hogy már enélkül is, csupán adó-vevő szinten programozva jól használható, praktikus funkciókhoz és megoldásokhoz jutunk. Az érintőképernyős központ alkalmazása egy későbbi leírásban várható.

A következő megjelenésben a relés vevőket fogjuk időzíteni, valamint programozzuk a fényerő-szabályozókat.
