Az áram-védőkapcsolók területén mára már közismerté vált az AC típusú készülékek használata, melyek szinuszos váltakozó áramra érzékenyek, illetve a nagyobb biztonsági szintet jelentő A típusú ÁVK-k alkalmazása, melyek már pulzáló egyenáramra is érzékenyek. A biztonsági szint egy következő lépcsőjét vázolja fel az alábbi cikk.
Az Eaton F típusú áram-védőkapcsolója biztosítja a személyek és a rendszerek továbbfejlesztett védelmét, összhangban az IEC/EN 62423 szabvány előírásaival. A szabvány tartalmazza az F típusú áram-védőkapcsolók követelményeihez és teszteléséhez kapcsolódó műszaki adatokat. A tárgyi szabvány (MSZ EN 62423:2013) pillanatnyilag csak angol nyelven létezik „F típusú és B típusú áram-védőkapcsolók beépített túláramvédelemmel és a nélkül, háztartási és hasonló célokra” címmel. A szabványelőírások eredményeként módosultak a frekvenciaváltós meghajtásokat tartalmazó berendezésekre vonatkozó ajánlások. Ennél az alkalmazástípusnál vegyes frekvenciájú hibaáramok keletkezhetnek, amelyekkel a hagyományos (A típusú) áram-védőkapcsolók nem tudnak megbirkózni. Az F típusú áram-védőkapcsolók nem csupán biztonságos és megbízható védelmet nyújtanak a szinuszos AC és a pulzáló DC hibaáramokkal szemben, hanem képesek a vegyes frekvenciájú hibaáramok kezelésére is 1 kHz-ig. Másik lényeges tulajdonságuk a magas terhelés tűrése, melynek következtében 10 mA-ig nem történik kioldás, illetve nagy ellenálló képesség jellemzi a túlfeszültségek tekintetében.

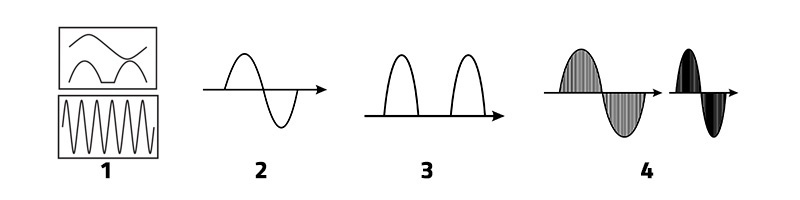

1 F típus, érzékenységet jelölő szimbólumok. 2 Váltakozó hibaáramot képes érzékelni az AC, A és F típusú áram-védőkapcsoló. 3 Pulzáló DC hibaáramot képes érzékelni az A és F típusú áram-védőkapcsoló. 4 Változó frekvenciát képes érzékelni az F típusú áram-védőkapcsoló.
A G/F típus 10 ms kioldású késleltetéssel és 3 kA-es lökőáram-állósággal, míg az S/F típus 40 ms késleltetéssel és 5 kA-es lökőáram-állósággal rendelkezik, azaz ha a „hiba” időközben megszűnik, akkor nem fordul elő téves kioldás.
Az F típusú áram-védőkapcsolók 2 és 4 pólusú változatban érhetők el, jelenleg 16, 25, 40, 63 A névleges áramú kivitelben, de 2017-től már 80 és 100A kivitelben is. Három, különböző névleges hibaáramú verzió rendelhető: 30, 100, 300 mA. Az összes F típusú áram-védőkapcsoló feszültség független (természetesen a megadott névleges értékig), ezáltal jóval szélesebb az alkalmazási területük. Látható tehát, hogy az F típusú áram-védőkapcsolók a magas biztonság mellett megbízható működést biztosítanak ipari és lakossági ügyfeleknek egyaránt.
Az F típusú áram-védőkapcsolókat kifejezetten egy frekvenciaváltós felhasználási területre tervezték. A legnépszerűbb 1-fázisú frekvenciaváltóval rendelkező készülékek a teljesség igénye nélkül: mosógépek, mosogatógépek, porszívók, szivattyúk, fűtő-hűtőrendszerek, ütvefúrók, hegesztőberendezések stb.
Az Eaton F típusú áram-védőkapcsolók megbízható védelmet nyújtanak és magas biztonságot garantálnak a téves kioldásokkal szemben. Továbbá ezen a területen portfóliónk széles választékkal rendelkezik, melyek közt megtalálhatók a (jelenleg legnagyobb biztonsági szintnek tekinthető) B, B+, Bfq típusú áram-védőkapcsolók is.
