Elektronikus, DIN-sínre szerelhető lépcsőházi automaták összehasolító táblázata

2012/11. lapszám | netadmin |  8865 |

Figylem! Ez a cikk 14 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).

  Áttekintő táblázat A feltüntetett adatok a gyártók, illetve a forgalmazók által kitöltött adatlapon alapulnak. Valódiságukért az adatközlő viseli a felelősséget.

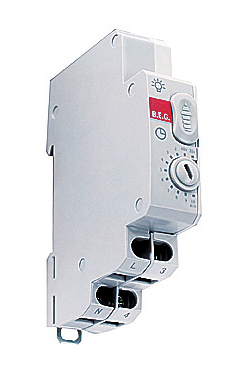

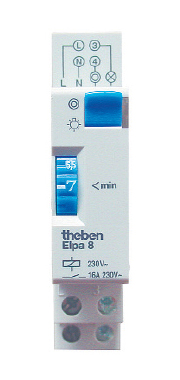

Gyártó/forgalmazó: ABB Berker/Elektro-Kamleithner Kft. B.E.G. Hungary Kft. Típus: E232-230 Elpa 8 SCT1 Származási hely: Németország Németország Németország Tápfeszültség: 230 V AC 230 V 230 V AC +-10%, 50-60 Hz Időtartomány(ok) : 1…7 perc 1...7 perc 0,5...10 perc Időbeállítás (DIP/potenciométer/stb.): potenciométer potencióméter potenciométer Kimenet: 1 NO záró relé kontaktus Kimenet névleges árama: 16 A 16 A 10 A/AC1 Kapcsolási feszültség: 230 V AC 230 V 230 V Vezérlés (fázis/nulla): fázis fázis fázis Bemenetre köthető glimmlámpák száma: max. 50 mA 50 mA-ig 50 db (100 mA/230 V) Nyomógomb beragadás elleni védelem: nincs nincs nincs Kikapcsolási figyelmeztetés: nincs nincs igen Működési hőmérséklet: -10…+50 °C -10…+50 °C -20...+50 C° Védettség: IP20 IP20 IP20, II. osztály Kivitel: moduláris kalapsines 1-modul széles Ajánlott nettó ár: 8572 Ft 10 800 Ft 8880 Ft Egyéb kategória termékek: (max 2 termék) E232 E-230N;                        E232 E-230 Multi 10 n.a. n.a. Megjegyzések: 17,5 mm szélességű. 3- és 4-vezetékes hálózathoz, INDOOR 180 mozgásérzékelővel kombinálható.

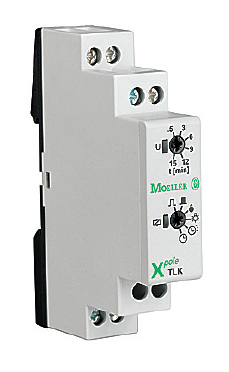

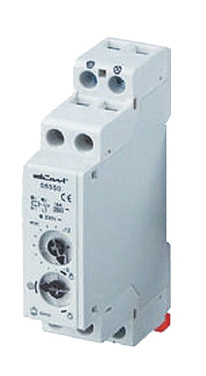

Gyártó/forgalmazó: Daniella Ker. Kft. Düwi International Kft. Eaton Típus: STE8 05350 Ausztria Származási hely: Kína Kína TLK Tápfeszültség: 230 V AC 230 V 230 V AC Időtartomány(ok) : 7 perc, 0.5 percenkénti beállítással 15 mp-15 perc 0...15 perc Időbeállítás (DIP/potenciométer/stb.): potenciométer potenciométer potenciométer Kimenet: 230 V/16 A n.a. relés Kimenet névleges árama: 16 A 10 A 16 A Kapcsolási feszültség: 230 V 250 V 250 V AC1 / 24 V DC Vezérlés (fázis/nulla): nulla fázis vagy nulla fázis Bemenetre köthető glimmlámpák száma: max. 50 mA max. 2000 W max. 100 mA Nyomógomb beragadás elleni védelem: n.a n.a. elektronikus túlterhelévédelem Kikapcsolási figyelmeztetés: n.a n.a. választható Működési hőmérséklet: -10…+50 °C -25…+65 °C -25...+55 C° Védettség: IP20 IP20 IP20 Kivitel: moduláris n.a. TS35 kalapsínre pattintható Ajánlott nettó ár: 3780 Ft 4700 Ft 9521 Ft Egyéb kategória termékek: (max 2 termék) n.a. n.a. n.a. Megjegyzések: ützemi módok: automata,fix bekapcsolt, fix kikapcsolt

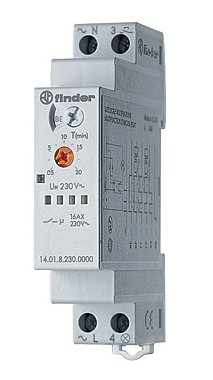

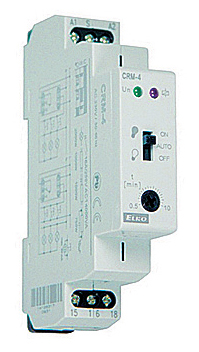

Gyártó/forgalmazó: ELKO EP s.r.o./ELKO EP Kft. Everflourish Europe GmbH. Finder SpA/Finder-Hungary Kft. Típus: CRM-4 EMT500RD 14.01.8.230.0000 Származási hely: Csehország Kína Olaszország Tápfeszültség: 230 V AC/50-60 Hz 230 V 230 V AC/50-60 Hz Időtartomány(ok) : 0,5...10 perc 0,5...20 perc 0,5...20 perc Időbeállítás (DIP/potenciométer/stb.): potenciométer potenciométer potenciométer Kimenet: 1xCO (AgSnO2) 1 záróérintkező relé, 1 NO (záróérintkező) Kimenet névleges árama: 16 A/AC1 16 A 16 A Kapcsolási feszültség: 250 V AC1/24 V DC 250 V AC 230 V AC Vezérlés (fázis/nulla): fázis vagy nulla fázis fázis vagy nulla, 3- vagy 4-vezetékes bekötés Bemenetre köthető glimmlámpák száma: 35 db (0,68 mA/230 V) max. 50x1 mA 30 db (1 mA/db) Nyomógomb beragadás elleni védelem: van (>2mp=kikapcsol) n.a. igen Kikapcsolási figyelmeztetés: nincs* n.a. van a BP és IP funkciókban Működési hőmérséklet: -20...+55 C° -10...+55 °C -10...+60 °C Védettség: IP40 előlapról, IP20 csatlakozók felöl IP20 IP20 Kivitel: 1-modul széles 1-modulos Beltéri, 35 mm-es szerelősínre (EN 60715 TH35) rögzíthető Ajánlott nettó ár: 5277 Ft 3566 Ft 7900 Ft Egyéb kategória termékek: (max 2 termék) Komfort verziók: CRM-42 és CRM-42-F; DIM-2: fényerőszabályzós változat. n.a. n.a. Megjegyzések: *kikapcsolási figyelmeztetés a CRM-42 és DIM-2 típusoknál. cikkszám:5011H 6 különböző működési funkció választható.

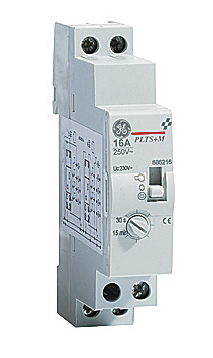

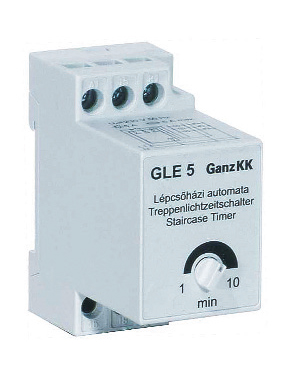

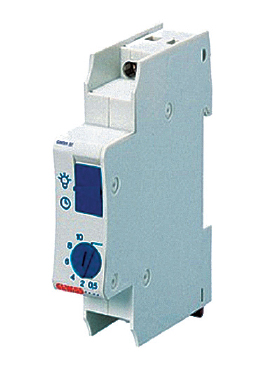

Gyártó/forgalmazó: GANZ Kapcsoló- és Készülékgyártó Kft. GE Hungary Kft. Gewiss S.p.A./ Multi-Will Bt. Típus: GLE 5 PLTS+M GW96810 Származási hely: Magyarország EU Olaszország Tápfeszültség: 230 V/50 Hz 230 V AC 230 V AC/50 Hz Időtartomány(ok) : 1...10 perc 30 mp-15 perc 0,5...20 perc Időbeállítás (DIP/potenciométer/stb.): potenciométer potenciométer potenciométer Kimenet: 1 záróérintkező záróérintkező 1 záró Kimenet névleges árama: 16 A termikus, 2 A üzemi (230 V AC-15) 16 A Cos ϕ=1: 16 A,  cos ϕ=0,6: 10 A Kapcsolási feszültség: 230 V/50 Hz 230 V AC (3500 W kapcsolási teljesítmény) 250 V AC Vezérlés (fázis/nulla): fázis fázis fázis vagy nulla Bemenetre köthető glimmlámpák száma: 10 db korlátlan (4-eres szerelés) 50 mA Nyomógomb beragadás elleni védelem: igen igen igen Kikapcsolási figyelmeztetés: nincs igen nincs Működési hőmérséklet: -5…40 °C -20…+45 °C -10...+55 °C Védettség: IP20 IP20 IP20 Kivitel: elektroszürke tok, 35 mm széles, 35 mm-es sínre pattintható moduláris, 1-modul széles moduláris, 1M; 3- vagy 4-vezetékes kivitel Ajánlott nettó ár: 8228 Ft 7263 Ft 6890 Ft Egyéb kategória termékek: (max 2 termék) GI időrelé, GFK 3 alkonykapcsoló PLTS+D -dimmer modul lépcsőházi kapcsolóhoz. GW96813: kikapcsolási figyelmeztetéssel. Megjegyzések: Sorolható. Kapcsolható teljesítmény: 1200 W. Csatlakozás: 0,75…1,5 mm2 PLTS+TD-időkésleltetett kapcsolású változat Bekötés: merev vezeték: 1x4/2x2.5; Hajlékony vezeték: 1x2.5/2x1.5;   EN 60669-1/2-1. Normál és halogén izzó: 2300 W, fénycső: 1000 W.

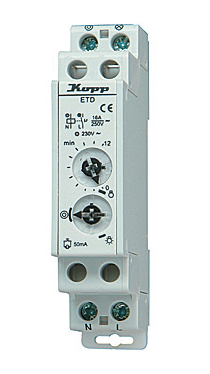

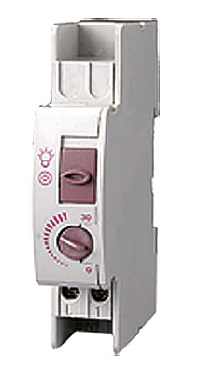

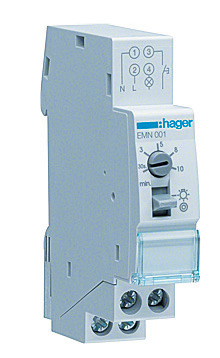

Gyártó/forgalmazó: Hager/Smart Vill Kft.-Hager divízió Heinrich Kopp GmbH/Hukopp Kft. IMO/Tech-Con Hungaria Kft. Típus: EMN001 ETD SMT-EA-R10-V3 Származási hely: Németország Németország Anglia Tápfeszültség: 230 V (195-253 V) 230 V AC/50-60 Hz 230 V AC Időtartomány(ok) : 0,5...30 perc 0,5...12 perc 0,01 mp-9999 perc Időbeállítás (DIP/potenciométer/stb.): potenciométer potenciométer beépített kijelzőn, nyomógombok segítségével Kimenet: 1 záró AgSn02 relé Kimenet névleges árama: 16 A 16 A max. 8 A Kapcsolási feszültség: 250 V 250 V AC max. 230 V AC Vezérlés (fázis/nulla): fázis vagy nulla fázis vagy nulla fázis Bemenetre köthető glimmlámpák száma: max. 100 mA 35 db (0,65 mA/230 V) n.a. Nyomógomb beragadás elleni védelem: igen n.a. programozható Kikapcsolási figyelmeztetés: nincs nincs* programozható Működési hőmérséklet: -10…+50 °C -20...+55 C° .-20…+50 °C Védettség: IP20 IP20 IP20 Kivitel: moduláris moduláris  18x85x55 mm moduláris Ajánlott nettó ár: 6417 Ft 5928 Ft 88,9 EUR Egyéb kategória termékek: (max 2 termék) EMN005 - multifunkciós lépcsőházi automata. Az ETD-AVW tipusoknál, 8-24 V külső feszültséggel, kaputelefonról ill. kapucsengőről is üzemeltethető. SMT-BA-R10-V3 (kijelző nélkül) Megjegyzések: AUTO/ON/OFF üzemmódok, 3 és 4 vezetékes bekötési lehetőség. * kikapcsolási figyelmeztetés az ETD-AVW típusnál. Az SMT sorozat az IMO okosreléit foglalja magába, ezáltal tetszés szerint szabadon programozható a kívánt igényeknek megfelelően.

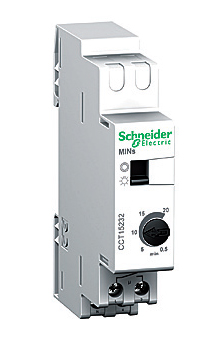

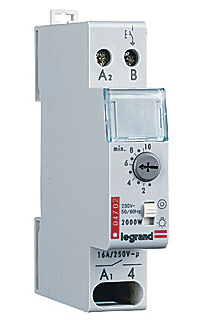

Gyártó/forgalmazó: Karer GmbH/Vill-Impex Kft. Legrand/Legrand Zrt. Schneider Electric Típus: GMR-95 Lexic MINs Származási hely: Németország EU Franciaország Tápfeszültség: 230 V AC/50-60 Hz 230 V AC 230 V AC/50-60 Hz Időtartomány(ok) : 0,5...12 perc 5 mp-10 perc 0,5...20 perc Időbeállítás (DIP/potenciométer/stb.): potenciométer potenciométer tekerőtárcsa Kimenet: 1 záró záróérintkező n.a. Kimenet névleges árama: Cos ϕ=1, cos ϕ=0,6: 12 A max. 16 A, cos ϕ=1 16 A Kapcsolási feszültség: 250 V AC 250 V AC n.a. Vezérlés (fázis/nulla): fázis vagy nulla fázis- vagy nullavezérlés n.a. Bemenetre köthető glimmlámpák száma: 50 mA glimmlámpától függ, max. 50 mA áram megengedett 150 mA-ig terhelhető Nyomógomb beragadás elleni védelem: n.a. n.a. nincs Kikapcsolási figyelmeztetés: nincs nincs nincs* Működési hőmérséklet: -20...+60 °C -10…+55 °C -10 …+50 °C Védettség: A tokozat IP40, a kapcsok IP10 IP30 IP20B Kivitel: moduláris, 1M; 3- vagy 4-vezetékes kivitel moduláris moduláris, II. érintésvédelmi osztály Ajánlott nettó ár: 3980 Ft 6856 Ft 9776 Ft Egyéb kategória termékek: (max 2 termék) Egyéb időrelék n.a. MINp és MINt típusok. Megjegyzések: 1x2,5 mm2, 2x1,5 mm2; várható mechanikai élettartam: 30 millió kapcsolási ciklus.  Normál izzó: 1200 W, fénycső: 1200 W. Cikkszám: 004702 Csatlakozás típusának kiválasztása (3- vagy 4-vezetékes) automatikusan. *MINp típus jelzéssel kikapcsoláskor, MINt típus impulzusrelével felszerelt.

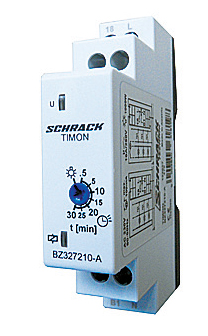

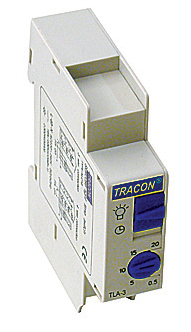

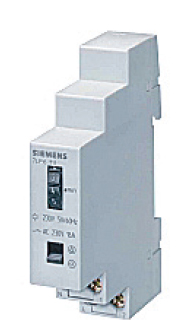

Gyártó/forgalmazó: Schrack Technik Kft. Siemens Tracon Budapest Kft. Típus: TIMON 7LF6111 TLA-3 Származási hely: Ausztria EU Kína Tápfeszültség: 230 V AC/50-60 Hz 230 V AC 230 V AC Időtartomány(ok) : 0,5...30 perc 0,5…10 perc 30 mp-20 perc Időbeállítás (DIP/potenciométer/stb.): forgókapcsoló fogaskerék potenciométer Kimenet: relés 1 záró, relés kontaktus relékimenet, 1 NC Kimenet névleges árama: 16 A 16 A AC 16 A Kapcsolási feszültség: 250 V AC 230 V AC 230 V AC Vezérlés (fázis/nulla): L, N fázis vagy nulla fázis Bemenetre köthető glimmlámpák száma: max. 100 mA 50 mA max. 50 db Nyomógomb beragadás elleni védelem: nincs igen n.a. Kikapcsolási figyelmeztetés: nincs nincs* n.a. Működési hőmérséklet: -25...+55 °C - 20…+50 °C -10...+55 °C Védettség: tokozat IP40, kapcsok IP20 IP20 IP20 Kivitel: sorbaépíthető,  1 modul széles 1-modul széles moduláris Ajánlott nettó ár: 9586 Ft 7696 Ft 5290 Ft Egyéb kategória termékek: (max 2 termék) VOWA többfunkciós lépcsőházi automata, STELLA impulzuskapcsoló energiamegtakarítási funkcióval. 7LF6110, 7LF6113 n.a. Megjegyzések: TIMON energiamegtakarítási funkció a nyomógomb hosszú nyomásával. *kikapcsolási figyelmeztetés a 7LF6113 típusnál. -







---
