Rugós technológia a vezérlésben és erőátvitelben
2007/5. lapszám | Szente Gábor | 3034 |
Figylem! Ez a cikk 19 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
A moduláris felépítésű gyártóberendezések követik a felhasználók követelményeit a precizitás és az idő megtakarítása szempontjából. A berendezések különböző részeinek összefűzése, a magas érszám és a bonthatóság, illetve a szerelhetőség indokolja a...
Nagy általánosságban a moduláris berendezés-tervezés és -gyártás teljes folyamatában a kivitelezőnél történik, a folyamat utolsó lépéseként végigtesztelik a fő folyamatokat legalább egyszer. A megrendelő jóváhagyásával a gépeket szétszerelik és elszállítják. A szétszerelés és összeszerelés hatékony és költségtakarékos kell, hogy legyen, a csatlakozás szempontjából fontos a gördülékeny és megbízható installáció.

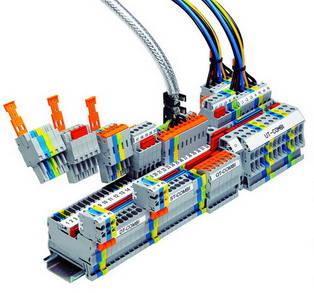

A kombinálható, dugaszolható csatlakozók igazodnak az ilyen típusú alkalmazásokhoz, jelentősen csökkentik a szerelési időt, a kódolási lehetőség pedig növeli a biztonságot. Ha a kombinált dugaszolható csatlakozókat használjuk az átvezetésre a vezérlő szekrény falán a berendezésekig - a korábban használt nehézipari csatlakozók helyett -, nemcsak a helyigény és a szerelési idő lesz kevesebb, de ezzel együtt akár 30% költségmegtakarítás is elérhető.
A gépek exportra történő gyártása esetén fontos szempont, hogy a használt eszközök csatlakozástechnikája megfeleljen a helyi igényeknek és előírásoknak, ebből az okból kifolyólag óriási rugalmasságot biztosít az alapelemek kombinálhatósága (legalább egy póluson dugaszolható sorozatkapocs), és a dugaszoknak többfajta elérhető csatlakozástechnikával (csavaros, rugós, direkt rugós, késes csatlakozási lehetőség) való variálhatósága.
Függetlenül a csatlakozás-technikától, az alapelemek és a dugaszok szabadon kombinálhatók egymással.
Az export esetében nem utolsó szempont, hogy a termékek megfelelnek a különböző országok szabványainak, mint pl. az UL, CSA, GOST, GL és LR.
A megfelelő kombinálható dugaszolt átkötési rendszerrel a 2,5 mm2-es vezető névleges árama is átköthető, ezért a jelet és a tápfeszültséget ugyanolyan dugaszolt csatlakozáson lehet átvezetni, ami ráadásul 24 A és 500 V értékeivel egyedülálló a maga nemében. Az érintkező rendszer a legszélsőségesebb rázkódási körülményeknek is ellenáll, és mind a kapocs, mind a csatlakozó tekintetében védett az ujjal történő érintéssel szemben.
A szabadalmaztatott rugó a helytakarékos külső méret ellenére a lehető legnagyobb csatlakozási teret biztosítja, így az alapkapocsba és a csatlakozóba érvéghüvelyes vagy anélküli, névleges keresztmetszetű rugalmas vezetőket lehet csatlakoztatni.
Alkalmazás a gépgyártásból
Annak érdekében, hogy a gépgyártók sikeresen szerepeljenek a piacon és gyorsan reagálhassanak az egyéni megrendelői kívánságokra, a kapcsolószekrények huzalozásánál a rugókapocs-programban bíznak meg. A rugós kapcsok helytakarékos szerkezeti kialakítása a legkisebb helyen is lehetővé teszi a kapcsolószekrényben a legmagasabb sűrűségű elrendezést.
Az érzékelők potenciálelosztásánál a robusztus átkötési rendszert alkalmazzák. Másodpercek alatt akár 40 kapcsot lehet összekapcsolni egy 20 pólusú átkötéssel. Ebben a kettős átkötési árok a meghatározó, amely valamennyi kapocstípusnál egy sorba rendezett. A nagyfelületű feliratozás szintén egy sorba rendezett, és áttekinthetővé teszi a kapcsolószekrényt. A huzalozási pontokat főként a szerviz- és karbantartási munkálatoknál lehet pontosan rendezni, és a további oldalfeliratozás biztonságot teremt az első huzalozásnál. A nagy vezetékbefogadó tér lehetővé teszi a problémamentes vezetékcsatlakoztatást a névleges keresztmetszetben érvéghüvellyel is, így az előgyártott vezetékeket is alkalmazni lehet. A gépvezérlésnél a rugós technológiát dugaszolható formában alkalmazzák.
Átfogó feliratozó és jelölőrendszer
A jelöléstechnika szükségessége kétségtelenné vált az automatizálási és energetikai rendszerek struktúrájának fejlődésével és szerkezeti felépítésük változásával. A felépülő ipari és lakossági épületekben a rendező szekrények egyre nagyobb szerepet kapnak, és az eszközök jelvonalainak száma a nagyfokú integráltság megjelenésével megnőtt, ezáltal a csatlakozási pontok beazonosítása nehézkessé és hosszassá vált. A jelölőrendszer felépítése a tervezőprogramoktól kiindulva speciális szoftver-interfészeken keresztül halad a feliratozó szoftverekig.
A következő lépcső a feliratozó szoftver és a nyomtató hardver kapcsolata, az eszköz lehet plotter és termotranszfer, illetve speciális vezetékjelölő eszköz. A műszaki dokumentáció teljes megfelelősége a gyakorlatban kivitelezett szekrények gyorsabb üzemi állapotának elérésének érdekében megnöveli az áttekinthetőséget és könnyíti az előforduló karbantartási munkálatokat.
Feliratozható eszközök:
- vezetékek és kábelek,
- készülékek tervjelezése (kismegszakító, mágneskapcsoló, áramvédő-relé stb.),
- sorozatkapcsok és csatlakozók,
- nyomógombok és kapcsolók,
- adattáblák.
Vezeték- és kábeljelölési megoldások
A kialakított vezeték- és kábeljelölés rendszerstruktúrája a kapocsjelölés kifinomultságát vette át, és hasonlóan alacsony típusszámmal tudott egy teljes termékkínálatot adni a felhasználóknak. A termékkínálatban megtalálhatók a különálló vezetékhüvelyek, feliratozható vezetékhüvelyek és a fejlettebb jelölőlap, jelölőhüvely-konfigurációk. A nagyobb méretű kábelek és kábelcsoportok feliratozhatók kötegelővel rögzíthető jelölőkártyával, a zárófedél védi a feliratot a koszolódástól és környezeti behatásoktól. A különleges alkalmazások részére, ahol a koszolódás- és kopásállóság mellett a jelölőknek a kábelcsatornában is helyt kell állni, megjelentek a feliratozható zsugorcső mellett az öntapadós címkék, melyek nem tágulnak ki, és későbbi munkálatoknál is beazonosíthatóvá teszik a kábeleket.
Vezeték- és kábeljelölők nagy átmérőtartományban is a következők:
- jelölőhüvely,
- kábelkötegelős rögzítés + jelölőlap,
- zsugorcsöves jelölők,
- felfűzhető kábeljelölő.
Összefoglaló
Egy kombinálható típuscsalád a sikeres rugós kapcsok kiterjesztésére számos előnnyel jár. A rugós csatlakozástechnikájú sorozattal azonos, széles választékban elérhető tartozékok felhasználásával változatos ipari alkalmazásokat lehet megvalósítani a rugalmas huzalozás területén.
A moduláris és dugaszolható megoldások folyamatosan bővülő keresletéhez igazodva a dugaszolt megoldás fontos előnyöket kínál:
- nagy terhelhetőségű érintkezők 24 A és 500 V-ig,
- nagy rezgésállóság,
- ujjal érintés elleni védettség,
- tágas csatlakozótér, érvéghüvelyes vagy anélküli vezetékekhez,
- azonos csatlakozótér az alapkapocsban és a csatlakozókban,
- különböző alapkapcsok és csatlakozók,
- teljes kompatibilitás a rugós termékcsaláddal,
- az opcionális tartozékok, mint például reteszelés, húzásmentesítés, árnyékolás és kódolás széles választéka.
