A Villanyszerelők Lapja 2026. július–augusztusi lapszámában megjelent cikkünkben részletesebben foglalkoztunk a hálózati analizátorok alkalmazási lehetőségeivel, a hálózatminőség vizsgálatával és azokkal a jelenségekkel, amelyek miatt egyre gyakrabban van szükség ilyen műszerekre. Ehhez kapcsolódva jelen lapszámunk áttekintő táblázata már a választásban kíván segítséget nyújtani: melyek azok a paraméterek, amelyeket érdemes összehasonlítani, és mit jelentenek ezek a gyakorlatban?
A mérési feladat az első
A hálózati analizátorok tudása között jelentős különbségek lehetnek, ezért a választást érdemes mindig a mérési feladatból kiindulva kezdeni. Más képességekre van szükség egy berendezés energiafelhasználásának ellenőrzéséhez, egy időszakosan jelentkező üzemzavar felderítéséhez, hosszú távú hálózatmonitorozáshoz vagy szabvány szerinti feszültségminőség-vizsgálathoz.
Az alapvető műszaki paraméterek között ezért továbbra is fontos a feszültség- és árammérő-csatornák száma, a mérési tartomány és a mérési pontosság. Háromfázisú, nemlineáris terheléseket tartalmazó hálózatoknál például fontos lehet a három fázisáram mellett a nullavezető áramának egyidejű mérése is. Napelemes rendszerek, energiatárolók és más egyenáramú alkalmazások esetében pedig az AC mellett a DC-mérési képességet is vizsgálni kell.
Nem elegendő azonban csak magának a műszernek az adatait nézni. Az alkalmazható áramérzékelők (például lakatfogók és flexibilis áramváltók) mérési tartománya, pontossága és kialakítása ugyanúgy meghatározza, hogy a mérés az adott helyszínen egyáltalán elvégezhető-e.
Mit képes észrevenni a műszer?
A mai hálózatokon sokszor nem egy tartós eltérés, hanem egy rövid idejű esemény okozza a problémát. Feszültségletörések és -emelkedések, megszakítások, bekapcsolási áramok vagy tranziensek vizsgálatánál ezért már a műszer mintavételi gyakorisága és eseményrögzítési képessége is lényeges választási szempont.
Hasonló a helyzet a felharmonikusokkal. Már nemcsak azt érdemes megkérdezni, hogy az analizátor képes-e harmonikus és interharmonikus összetevők mérésére, hanem azt is, hogy milyen frekvenciatartományban és milyen rendszámig. Újabb szempont a szupraharmonikusok vizsgálata is. A teljesítményelektronikai eszközök, inverterek, frekvenciaváltók és kapcsolóüzemű berendezések terjedésével a hagyományos harmonikus tartomány feletti összetevők vizsgálata is egyre inkább megjelenik a korszerű hálózati analizátorok képességei között. Az áttekintő táblázatban ezért ezt már külön paraméterként szerepeltetjük.
Szabvány szerinti feszültségminőség-vizsgálatnál pedig különösen fontos annak ellenőrzése, hogy a készülék milyen szabványoknak és pontossági követelményeknek felel meg. A műszerek adatlapján szereplő „Class A” megjelölés mögött például konkrét, az IEC/EN 61000-4-30 szabványban meghatározott mérési követelmények állnak.

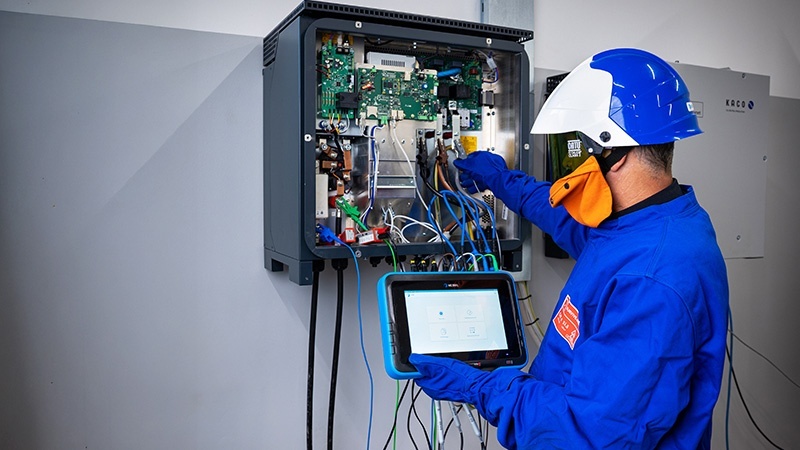

Hálózati analizátor alkalmazása inverteres rendszer vizsgálatánál
Nem ér véget a munka a méréssel
Egy többnapos vagy akár többhetes vizsgálat hatalmas adatmennyiséget eredményezhet. Emiatt ma már a memória mérete és bővíthetősége, a folyamatos regisztrálás lehetősége, valamint az adatok feldolgozására szolgáló szoftver is fontos része a műszer kiválasztásának.
Ugyanez igaz a kommunikációra. Az USB mellett egyre több készüléknél jelenik meg az Ethernet, a Wifi vagy a Bluetooth-kapcsolat és a távoli elérés lehetősége. Ezek hosszú idejű méréseknél nem egyszerűen kényelmi funkciók, segítségükkel a mérés állapota és az eredmények anélkül is ellenőrizhetők, hogy minden alkalommal fel kellene keresni a mérési helyszínt.
Nem feltétlenül a legtöbbet tudó a legjobb
A hálózati analizátor kiválasztásakor tehát önmagában a funkciók száma nem sokat mond. A megfelelő műszer az, amelyik az adott hálózaton, a szükséges pontossággal és részletességgel képes rögzíteni azokat a jelenségeket, amelyeket vizsgálni szeretnénk.
Az összehasonlító táblázatban ezért a hagyományos műszaki paraméterek mellett már olyan szempontokat is szerepeltetünk, mint a mintavételi gyakoriság, a harmonikus és szupraharmonikus mérés, az eseményrögzítés, az adatkezelés vagy a távoli hozzáférés. Ezek együttes vizsgálata jóval többet segít a megfelelő műszer kiválasztásában, mint bármelyik adat önmagában.
