A hazai gyártású, saját fejlesztésű, vezeték nélküli CL-100/RF Wireless kijáratjelző-rendszerek új szintre emelik a biztonságot és az esztétikát. Ideális választás templomok, műemlékek és kastélyok számára, megőrizve ezen történelmi épületek szépségét bármilyen átalakítás nélkül. Az intelligens rendszer automatikusan építi fel a hálózatot és választja meg az optimális útvonalat, biztosítva a zavartalan működést. Nyílt terepen a jeltovábbítás akár 300 méterig is működőképes, ami jelentős rugalmasságot biztosít a telepítés során. Az AC 230 V-os rendszer NiMH akkumulátorokkal és LED-fényforrásokkal működik, kombinálva a hagyományos rendszerek stabilitását a címzett rendszerek előnyeivel.
Egy központ akár 99 lámpatestet is kezelhet, és hálózatba köthető 25 központig, így a rendszer maximálisan rugalmasan bővíthető. A felügyelt akkumulátortöltés biztosítja a rendszer megbízhatóságát és a lámpák cím szerint, vagy csoportosan is vezérelhetők. A hálózati kommunikáció TCP/IP és RS485 gyűrűhálózaton keresztül történik, lehetővé téve akár 254 központ összekapcsolását is. A rendszer biztosítja a teljesen integrált és esztétikailag kellemes vészvilágítást anélkül, hogy kábelezést kellene húzni vagy a falakat bontani.

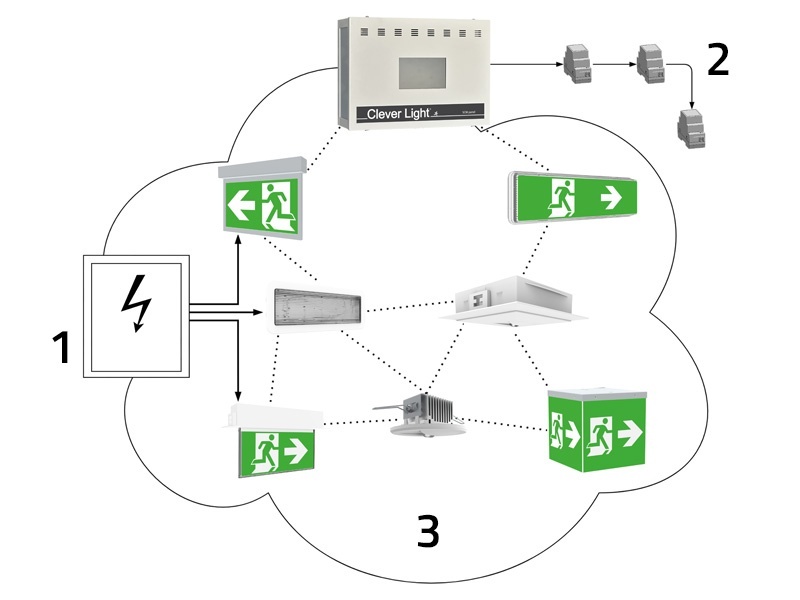

Vezeték nélküli mesh-hálózat
1. AC 230 power distribution box
2. Normál világítási áramkörfelügyelet RS485 buszon keresztül
3. Max. 99 db lámpa
Dinamikus rendszer
A dinamikus kijáratjelző-rendszer a legkorszerűbb megoldást kínálja a biztonsági világításban, különösen vészhelyzeti útmutatás és evakuáció terén. Az innovatív LED-technológia valós időben reagál a változó körülményekre, mindig a legbiztonságosabb menekülési útvonalat jelezve. A rendszer rugalmassága lehetővé teszi a jelzések digitális módosítását, így bármikor frissíthetők a biztonsági előírások változása esetén, anélkül, hogy fizikai változtatásokra lenne szükség.
A költséghatékonyság mellett az innovatív technológia biztosítja a jól látható piktogramokat minden szögből, a beépített szenzorok és felügyeleti rendszerek pedig garantálják a folyamatos működést és azonnali hibajelzést.
Saját akkumlátoros vészvilágítás
A saját akkumulátoros vészvilágítás normál hálózati áramról működik, ami vészhelyzet esetén automatikusan a lámpatestbe integrált akkumulátorra vált. Előnyei közé tartozik, hogy kevésbé sérülékeny, mivel meghibásodás esetén csak az érintett lámpatest esik ki. Rugalmas, így könnyen bővíthető. Az egyszerű telepítésnek köszönhetően nincs szükség külön kábelezésre, mivel a lámpatestek a meglévő hálózatra csatlakoznak. Ilyen rendszer van telepítve többek között az Abu Dhabiban található Sheikh Zayed Grand Mosque Visitor Centerben is.
A 24V CB címzett központi akkumulátoros rendszer
A 24V CB címzett központi akkumulátoros rendszer 1 és 3 órás áthidalási variációkban érhető el. A lámpatestek automatikus címzése gyári, egyedi azonosítószám alapján történik. A rendszer 6 vonalkimenettel rendelkezik, melyek mindegyike 3 A terhelést és legfeljebb 20 db címezhető eszközt támogat vonalanként. A maximális terhelés 18 A, állandó üzemben 10 A folyamatos terhelhetőséggel. Az akkumulátorok kapacitása 2 vagy 4 db 45 Ah, melyek 1 vagy 3 órás áthidalást biztosítanak teljes terhelés alatt.
A rendszer 5"-os érintőképernyős panellel van felszerelve, amely az utolsó 2000 esemény adatainak megjelenítésére képes. A hálózati kommunikáció TCP/IP protokollon keresztül 254 db központ közötti kapcsolatot biztosít, RS485 gyűrűtopológia esetén pedig 32 db központ/hálózat integrációját teszi lehetővé.
A rendszer 4 db szabadon konfigurálható hibarelével és max. 10 mm² hálózati bemenettel, valamint max. 2,5 mm² vonalkimenettel rendelkezik. A hálózati feszültség AC 120-240 V, 50/60 Hz, maximális áramfelvétele pedig 2 A. A 24 V-os tápellátás és kommunikációs jel 2-éren keresztül történik, ami egyszerűbb telepítést tesz lehetővé.
A rendszer ideális megoldás a biztonságos és megbízható világítási igények kielégítésére, kiemelkedő rugalmasságot és költséghatékonyságot biztosítva a felhasználók számára.

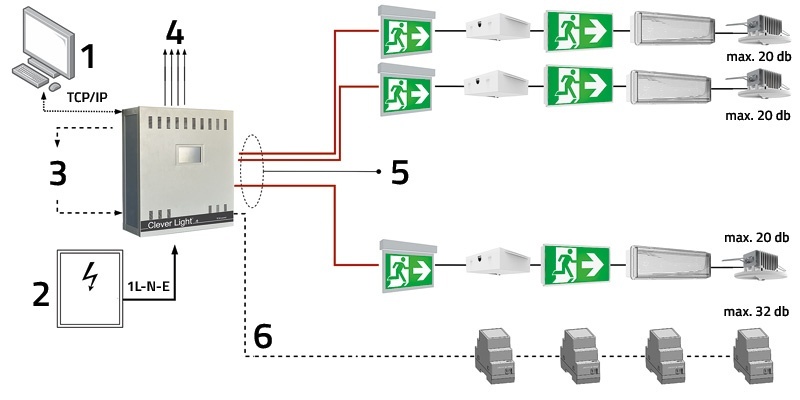

A 24V CB címzett központi akkumulátoros rendszer
1. programozó / felügyeleti számítógép
2. AC 120–240 V elosztódoboz
3. RS485 gyűrűhálózat max. 32 db központ között
4. 4 db konfigurálható hibarelé
5. Maximum 6 db kimenő áramkör a lámpák részére (6×20 db címzett lámpatest, max. terhelés 3 A/áramkör). A maximális kábelhossz meghatározásához pontos kalkuláció szükséges*. Tápellátás és kommunikációs jel azonos érpáron. Kétirányú kommunikáció a központ és a lámpák között. Kötetlenebb nyomvonaltervezés.
*Válasszon kábeltípust a nemzetközi és helyi jogszabályok/követelmények, valamint az egyéb szükséges szempontok és garanciális feltételek figyelembevételével.
6. min. 1×2×0,5 RS485 buszkábel, CL-AC Control felügyeleti modulok
AC/DC címzett központi akkumulátoros rendszer
AC/DC címzett központi akkumulátoros rendszer egy integrált megoldás, amely számos variációban elérhető akkumulátorcsomagokat kínál, így alkalmazkodva különböző energiaigényekhez. Az akkumulátorcsomagok között megtalálhatók a 18 db 98 Ah, 78 Ah, 42 Ah, 28 Ah és 20 Ah kapacitású zárt, ólomsavas, hosszú élettartamú egységek. Az akkumulátorcsomag feszültsége DC 230 V, míg a hálózati feszültség AC 120-240 V, 50/60 Hz, maximum 8 A áramfelvétellel.
Rendszerjellemzők és kapacitások
A CBS 230 AC/DC központi akkumulátoros rendszer kimeneti feszültsége 230 V, ahol az AC állandó üzemben, a DC pedig vészhelyzeti üzemben működik. A rendszer maximum kimeneti árama 50 A 1 órán keresztül. A rendszer legfeljebb 72 kimeneti vonalat támogat, vonalanként 20 db címezhető eszközzel, így összesen maximum 1440 db lámpatest csatlakoztatható.
Vezérlőkártyák és áramkörök
A központi akkumulátoros rendszer maximum 20 db vezérlőkártyahellyel rendelkezik, különböző áramkörátkapcsoló modultípusokkal, mint például a CL-LD-A 4×1.5 A, CL-LD-A 2×3 A, és CL-LD-A 1×6 A. Az akkumulátortöltő-modulok közül a CL-BC 4A max. 2 db használható. A kábelbevezetések különböző méretűek, beleértve a 7×M20, 30×M25 és 4×M30 csatlakozókat.
Kommunikáció és felügyelet
A rendszer 5"-os érintőképernyős panellel van ellátva, amely az utolsó 2000 esemény adatainak megjelenítésére képes. A hálózati kommunikáció TCP/IP protokollon keresztül biztosított, amely 254 db központ közötti kapcsolatot tesz lehetővé, RS485 gyűrűtopológia esetén pedig 32 db központ/hálózat integrálható. A világítási elosztók felügyeletére 10 db feszültségfigyelő modul (CL-3AC IN, CL-10AC IN, CL-10POT IN) használható. A 24V DATA vonal kommunikáció max. terhelése 500 mA, max. távolsága 300 m. A központi vezérlőben 4 db szabadon konfigurálható feszültségmentes bemenet található.
A cégről
Az ASM Security Kft. 2007-ben kezdte meg a vészvilágító-rendszer fejlesztését, melyet 2010 óta gyárt. Jelenleg a gyártás és fejlesztés 3700 négyzetméteren zajlik, saját SMD beültetéssel, THT-s alkatrészbeültető robotokkal és 100%-os elektronikai teszteléssel, amelyet szintén robotok végeznek. A napi kapacitás 1500–4500 lámpa előállítását teszi lehetővé. A lámpák összes műanyag alkatrészét a cégcsoporton belül, az ASM Plastik Kft. állítja elő saját fröccsöntő szerszámokkal. A gyártott termék mintegy 70%-a külföldi piacokra kerül értékesítésre. A cég főbb termékei közé tartozik az egyedi akkumulátoros címzett rendszer, a központi akkumulátoros rendszer 230 V és 24 V-os kivitelben, valamint a dinamikus kijáratmutatók és a wireless-rendszerek.

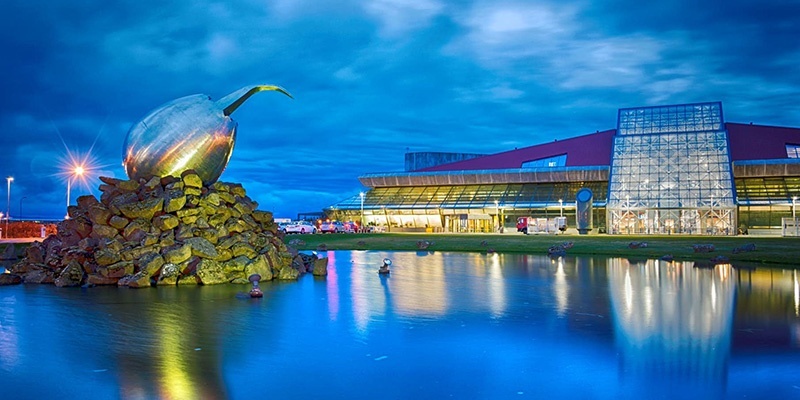

Keflavík nemzetközi repülőtéren 4000+ vészvilágító és 21 CL-606 központ került beépítésre

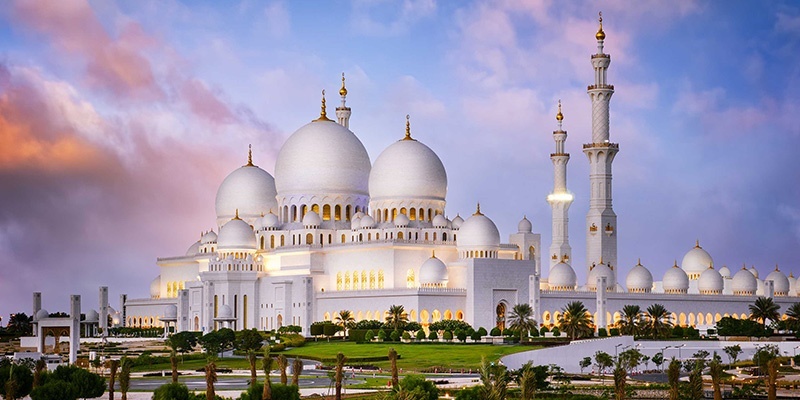

Az Abu Dhabiban lévő Sheikh Zayed Grand Mosque Visitor Centerben 3000+ címzett lámpa és 30 központ található
A jövőbeni fejlesztéseink között az LCD-s dinamikus kijáratmutató frissített verziója, a megújult hálózati LCD-kezelő, a távoli kezelő, az új egyedi akkumulátoros rendszer, valamint a 48 V-os központi akkumulátoros rendszer továbbfejlesztett változata említhető.
