3-fázisú közvetlen mérésű, moduláris sínre szerelhető, fogyasztásmérők 63 A-ig
2011/5. lapszám | netadmin | 9544 |
Figylem! Ez a cikk 14 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
Gyártó/forgalmazó ABB Inepro Inc./C+D Automatika Kft. Eaton Típus pontos megnevezése OD4165 PRO1250D 100A MID KWZ-3PH-63 Származási hely Svédország Hollandia Ausztria Milyen minősítésekkel rendelkezik az adot...
 |
 |
 |
|

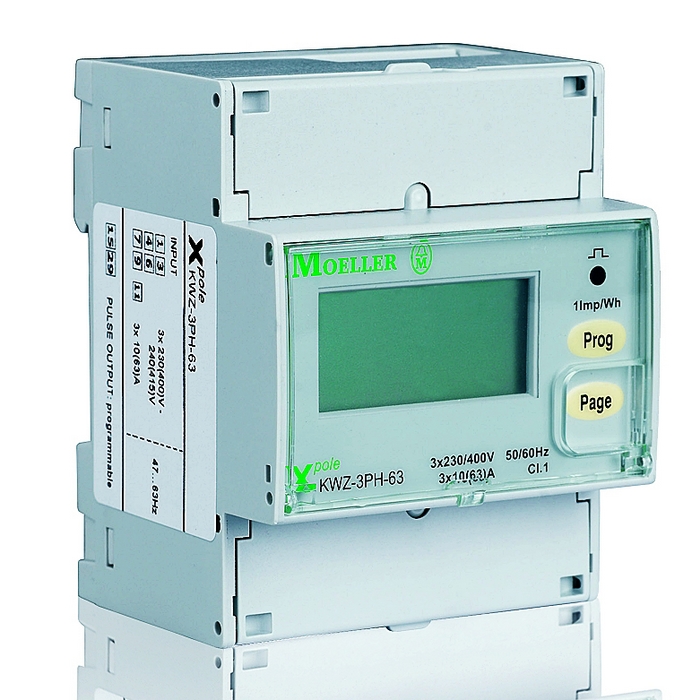

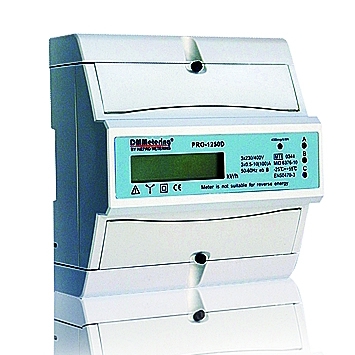

| Gyártó/forgalmazó | ABB | Inepro Inc./C+D Automatika Kft. | Eaton |
| Típus pontos megnevezése | OD4165 | PRO1250D 100A MID | KWZ-3PH-63 |
| Származási hely | Svédország | Hollandia | Ausztria |
| Milyen minősítésekkel rendelkezik az adott termék? | IEC62052-11, IEC62053-21 (IEC61036) | MID B&D hitelesítés | CE |
| Névleges feszültség (V) | 3x230/400 | 230/400 V AC | 230-240/400-415 V AC |
| Működési feszültség-tartomány (V) | -20 - 15% | 161/279 - 300/520 V AC | 110-254/190-440 V AC |
| Bázisáram (A) | 5 | 10 | 10 |
| Maximális áram (A) | 65 | 100 | 63 |
| Működési áramtartomány (A) | 25 mA | 0,04 - 100 | 0 - 63 |
| Működési frekvencia (Hz) | 50/60 | 50 Hz ±10 % | 50 és 60 Hz |
| Pontossagi osztaly | 2 | 1 | 1 |
| Önfogyasztás (fázisonként) | <1,3 VA | ≤2 W/10 VA | ≤4 VA (minden fázis) |
| Üzemi hőmerseklet © | -25-55 | -25-55 | -5-55 |
| Csatlakozás kialakítása | 1-16mm² vezeték, csavaros csatlakozás | fedél alatti sorkapcsos csatlakozás, 11,5 mm max. vezeték átmérő | csavaros csatlakozás (plombálható) |
| Impulzusjeladás | van, 100 imp/kWh | SO kimenet, 400 imp./kWh (2,5 Wh/imp.) | választható impulzushossz és érték |
| Kommunikáció | M-bus, RS232, Ethernet, LON PLC A-band, EIB/KNX komunikációs modulon keresztül | opcionálisan RS-485 Modbus-RTU vagy Mbus | n.a. |
| Adatmentés | EEPROM | adattárolás több, mint 20 évig | n.a. |
| Szabványmegfelelőseg | IEC62053-31(SO) | EN50470-3 | IEC EN 61036 szerinti fogyasztásmérő |
| Méretek | 105x85x63,4 (6 modul) | 130 (ma.)x126 (szé.)x65 (mé.) mm | 71,2 (szé.)x89 (ma.)x62 (mé.) mm |
| Garancia (év) | 1 | 5 | 1 |
| Nettó listaár (Ft) | 70 700 | 32 900 Ft-tól | 74 438 |
| Megjegyzés (max. 200 kar.) | n.a. | MID hitelesített direktmérők raktárról, opcionálisan rendelhetőek Modbus, ill. Mbus kommunikációval is. | 2 nyomógomb segítségével programozható; programozható paraméterek: hálózat fajtája, részenergia, dupla tarifa teljesítményközépérték, impulzus-kimenet; 8 digites LCD kijelző. |
 |
 |
 |
|

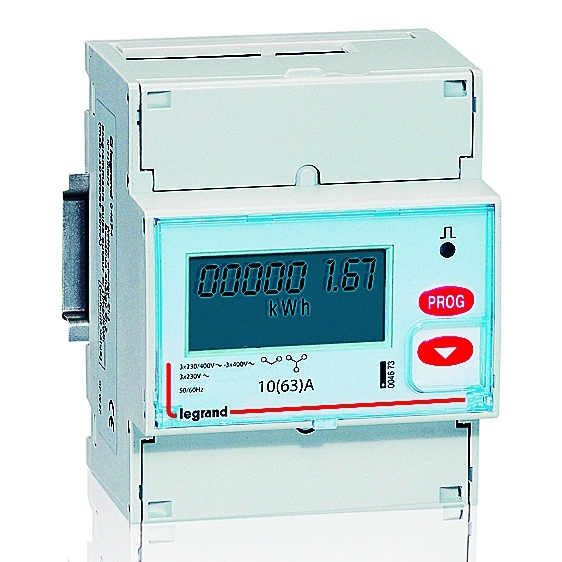

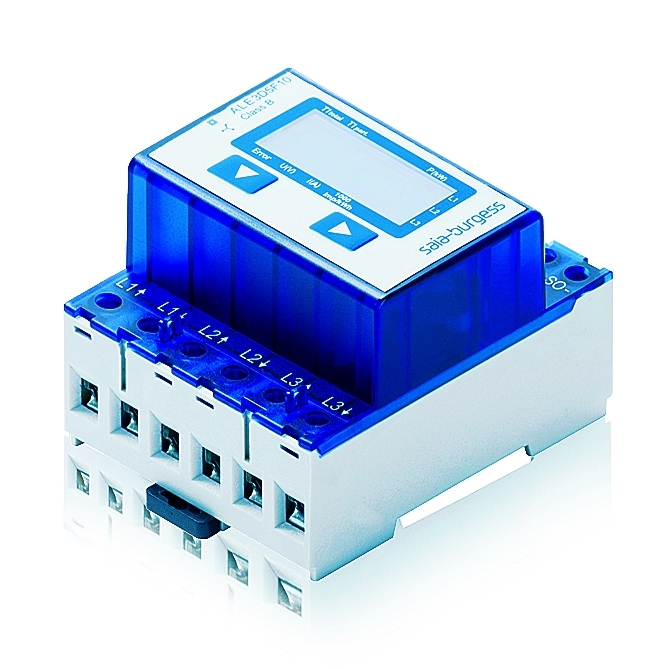

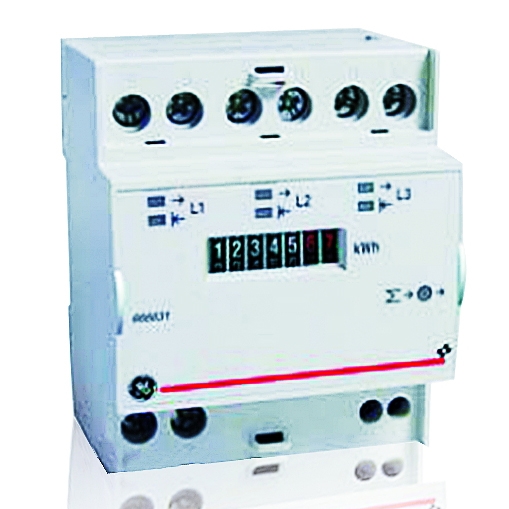

| Gyártó/forgalmazó | GE Hungyary Kft. | Legrand | Saia-Burgess AG |
| Típus pontos megnevezése | 666631 (MTDE3NI63A) | Lexic | ALE3D5FS10C3A00 |
| Származási hely | Olaszország | Franciaország | Svájc |
| Milyen minősítésekkel rendelkezik az adott termék? | CE | CE | PTB, MID |
| Névleges feszültség (V) | Un= 2x230/400 | 230 | 3*230/400 V AC |
| Működési feszültség-tartomány (V) | 400 +/-10% | 400 | 3x230/400 -20%/+15% |
| Bázisáram (A) | 1,26 | 10 | 10 |
| Maximális áram (A) | 63 | 63 | 65 |
| Működési áramtartomány (A) | 0,63-63 | n.a. | 0,5-65 |
| Működési frekvencia (Hz) | 50/60 | 50/60 | 50 |
| Pontossagi osztaly | A | I. aktív energia, II. reaktív energia | B (EN 50 470-3) |
| Önfogyasztás (fázisonként) | 1 VA/3 VA | <4 W | 0,4 W |
| Üzemi hőmerseklet © | -25-70 | 30 | -10-55 |
| Csatlakozás kialakítása | csavaros | csavaros | 1,5-16 mm2 |
| Impulzusjeladás | igen | igen | igen |
| Kommunikáció | nem | nem | S-BUS, M-BUS |
| Adatmentés | n.a | igen | igen - kommunikációs hálózaton keresztül |
| Szabványmegfelelőseg | EN50470-1, EN50470-3 e EN 62059-41 | IEC 1036 szerint | IEC 62 053-21 |
| Méretek | 70 (szé.)x85 (ma.)x60,9 (mé.) mm | 4 modul | 70x68x62 mm |
| Garancia (év) | 2 | 2 | 2 |
| Nettó listaár (Ft) | 58 882 | 120 468 | 45 000 |
| Megjegyzés (max. 200 kar.) | n.a. | LCD-kijelzővel ellátott műszer. Részleges mérés a számláló lenullázásával. | LCD fogy. Mérő, 3-fázis, 65 A, S-Bus, telj.-, fesz.-, áram-kijelzés, MID. |
 |
 |
 |
|

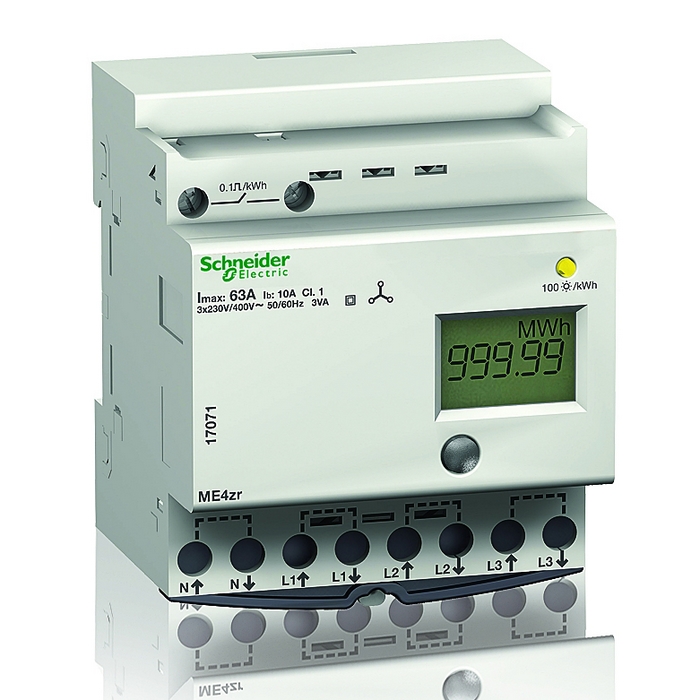

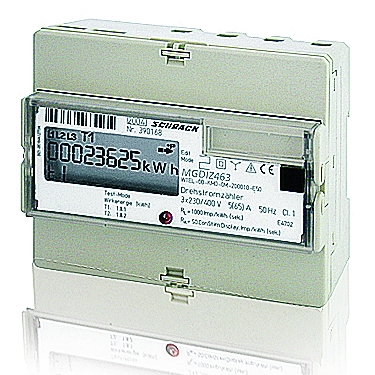

| Gyártó/forgalmazó | Schneider Electric | Schrack | Siemens |
| Típus pontos megnevezése | ME4zr (17071) | MGDIZ | PAC1500, 7KT15 |
| Származási hely | Franciaország | EU | EU |
| Milyen minősítésekkel rendelkezik az adott termék? | CE | MID | CE, 2004/22/EG (MID) |
| Névleges feszültség (V) | 3x230/400 | 3x230/400 V AC | 230 / 400 |
| Működési feszültség-tartomány (V) | 3x230/400 +-10% | -+10% | 184-276 / 319-480 |
| Bázisáram (A) | 10 (start = 40 mA) | 5 | 15 |
| Maximális áram (A) | 63 | 65 | 80 , 10 ms-ig 2400 |
| Működési áramtartomány (A) | 40 mA - 63 A | 0,25 - 65 | 0,0025 - 80 |
| Működési frekvencia (Hz) | 50/60 | 50/60 | 50 |
| Pontossagi osztaly | 1 | 1 | 1 |
| Önfogyasztás (fázisonként) | 2,5 VA | feszültség oldalon: <2 VA, áram oldalon: <2,5 VA | 0,6 W |
| Üzemi hőmerseklet © | -25-55 | -25-55 | -10-55 |
| Csatlakozás kialakítása | kengyeles szorítókapcsokkal, felső: 6mm2, alsó: 16mm2 | csavaros | csavaros, főcsatlakozók: PZ2 1,5-35 mm2, S0 impulzus: 0,8x35 mm 0,14-2,5 mm2 |
| Impulzusjeladás | igen | igen, 10-2000 imp/kWh (beállítható) | igen 500 / kWh |
| Kommunikáció | nem | M-BUS | IR-csatlakozó felületen kersztül M-bus, ModbusRTU/RS485, KNX |
| Adatmentés | igen | igen - kommunikációs csatlakozón keresztül | igen, EEPROM és kommunikációs hálózaton keresztül, szoftverben |
| Szabványmegfelelőseg | IEC61036 | megfelel a vonatkozó szabványoknak | EN 50470-1, -3, 62052-23, 62053-31 |
| Méretek | 4 modul | 107,5x89,5x64,2mm | 4 modul széles, 70 mm mély |
| Garancia (év) | 1 | 1 | 1 |
| Nettó listaár (Ft) | 69 206 | 47 690 | 102 728, kalibrált: 117 276 |
| Megjegyzés (max. 200 kar.) | Részfogyasztásmérés, nullázási lehetőség. | Plombálható, LCD kijelző, egynyomógombos programozás, fogyasztás, hatásos teljesítmény, áram és feszültség értékek kijelzése | Plombálható, 2-tarifás rendszer a hatásos és a meddő fogyasztás mérésére, megfelel az új EU-s fogyasztásmérőkre vonatkozó szabványnak, létezik 1-fázísú kivitel is. |
 |
|||

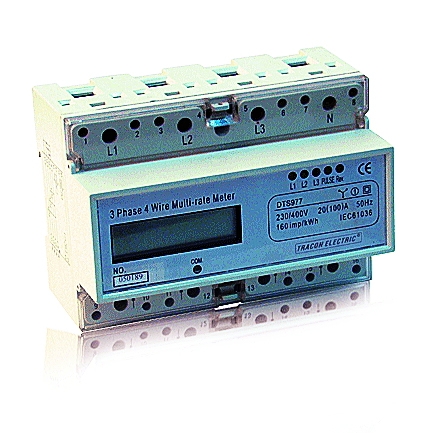

| Gyártó/forgalmazó | Tracon Budapest Kft. | ||
| Típus pontos megnevezése | TVO-F3-1 | ||
| Származási hely | Kína | ||
| Milyen minősítésekkel rendelkezik az adott termék? | CE | ||
| Névleges feszültség (V) | 3x230/400 V AC | ||
| Működési feszültség-tartomány (V) | +-10% | ||
| Bázisáram (A) | 5 | ||
| Maximális áram (A) | 30 | ||
| Működési áramtartomány (A) | 20 mA-től | ||
| Működési frekvencia (Hz) | 50/60 | ||
| Pontossagi osztaly | 1 | ||
| Önfogyasztás (fázisonként) | 10 VA | ||
| Üzemi hőmerseklet © | -15-50 | ||
| Csatlakozás kialakítása | csavaros | ||
| Impulzusjeladás | 800 imp/kWh | ||
| Kommunikáció | n.a. | ||
| Adatmentés | n.a. | ||
| Szabványmegfelelőseg | MSZ IEC 61036, MSZ IEC 62053 | ||
| Méretek | 125x87x73 mm | ||
| Garancia (év) | 1 | ||
| Nettó listaár (Ft) | 41 600 | ||
| Megjegyzés (max. 200 kar.) | n.a. |
