Dugaszolóaljzatok áttekintő táblázata
2011/4. lapszám | netadmin | 10 294 |
Figylem! Ez a cikk 14 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
Gyártó/forgalmazó ABB ABB Berker/Elektro Kamleitner Kft. Szerelvény pontos típusa 20EUC-214 20EUC-84 B.Cube Származási/gyártási hely EU EU Németország Milyen minősítésekkel rendelkezik az adott termék? V...
 |
 |
 |
|
| Gyártó/forgalmazó | ABB | ABB | Berker/Elektro Kamleitner Kft. |

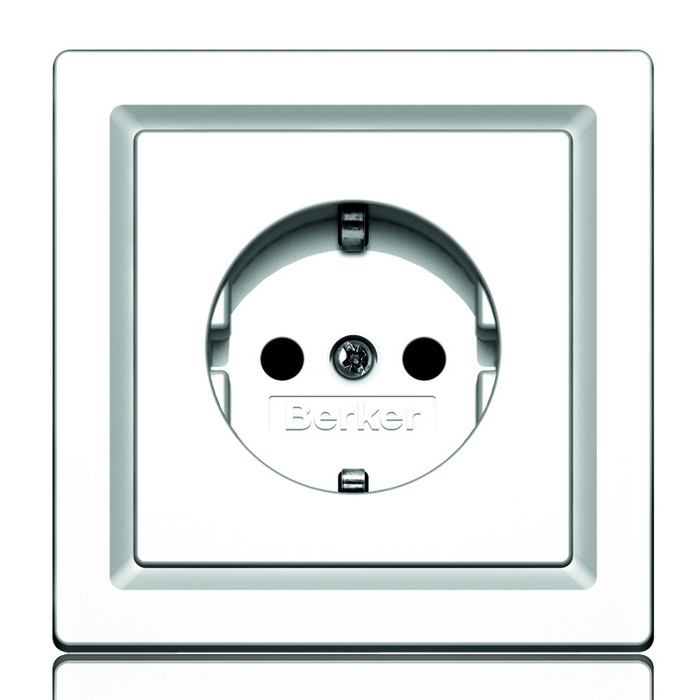

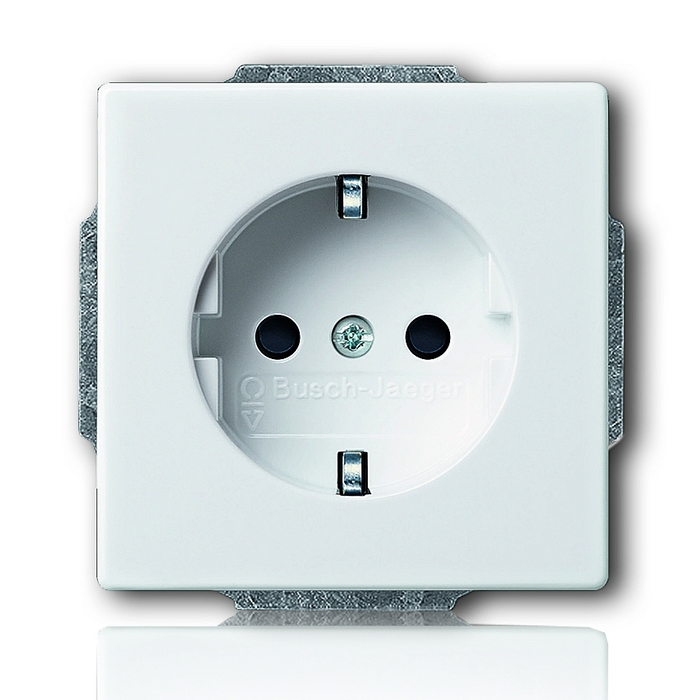

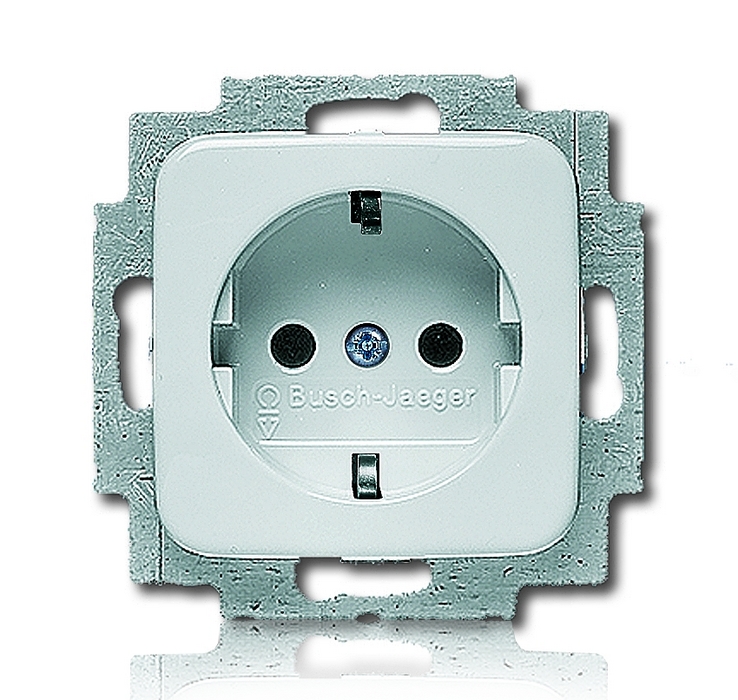

| Szerelvény pontos típusa | 20EUC-214 | 20EUC-84 | B.Cube |
| Származási/gyártási hely | EU | EU | Németország |
| Milyen minősítésekkel rendelkezik az adott termék? | VDE | VDE | CEE; VDE |
| Névleges feszültség/áramerősség (V, A) | 250/16 | 250/16 | 16 |
| Színválaszték (borítás anyaga) | saigenna, graphite, light green, purple, pigeon blue, grey metallic, yellow | saigenna, graphite, light green, purple, pigeon blue, grey metallic, yellow | hófehér fényes, krémfehér fényes, narancs, piros, zöld |
| Bekötési mód | rugós bekötés | rugós bekötés | rugós |
| Sorolhatóság | igen, max 5-ig | igen, max 5-ig | 5-ig |
| Burkolat magassága (mm) | 22,5 | 22,5 | 9 |
| Mechanizmus mélysége (mm) | 27 | 27 | 33 |
| Körömnyitás | csavarral | csavarral | 53 |
| Köröm-visszahúzás | csavarral | csavarral | 73 |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | igen |
| Elszigetelt süllesztőperem | n.a. | n.a. | igen |
| Csapfedeles süllyesztett kivitel | igen | igen | igen |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | igen | igen | igen |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | igen | igen | nem |
| Áramvédőkapcsolóval ellátott kivitel | igen | igen | nem |
| 45°-kal elforgatott kivitel | nem | nem | nem |
| Angol szabványú kivitel | igen | igen | nem |
| USA/CANADA szabványú kivitel | igen | igen | nem |
| Kínai szabványú kivitel | n.a. | n.a. | nem |
| Indiai szabványú kivitel | n.a. | n.a. | nem |
| Földeletlen kivitel | nem | nem | nem |
| Feliratozó mezővel ellátott kivitel | igen | igen | nem |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | n.a. | n.a. | szabvány szerint |
| A földelő érintkező anyaga | réz | réz | nickel ötvözet |
| Ajánlott nettó listaár (Ft) | keret nélkül: 956 | keret nélkül: 1330 | dugalj + egyes keret hófehér 1158 |
| Megjegyzés | n.a. | n.a. | A hófehér és a krémfehér kivitel egy árban igen. A típusból létezik termosztát, mozgásérzékelő, sőt KNX kezelőfelület is. Nemzetközi kivitelek: lengyel. |
 |
 |
 |
|
| Gyártó/forgalmazó | Berker/Elektro Kamleitner Kft. | Daniella Kereskedelmi Kft. | Daniella Kereskedelmi Kft. |

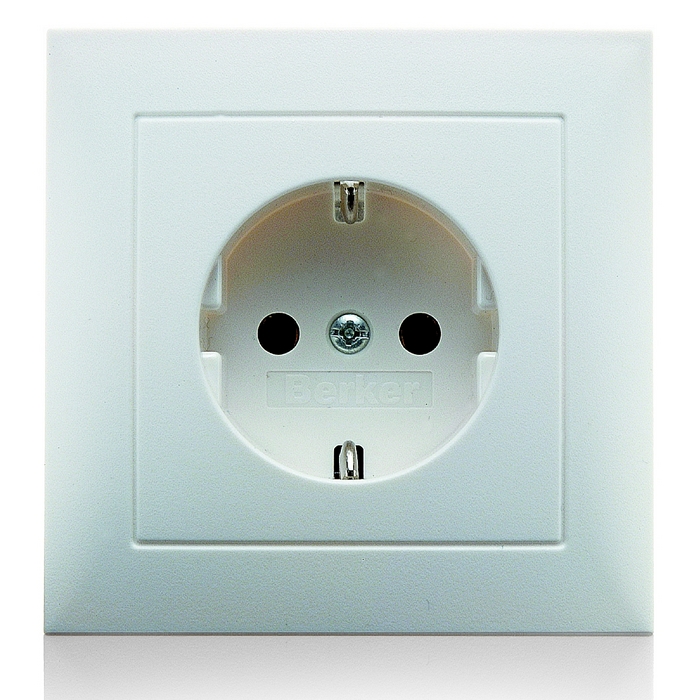

| Szerelvény pontos típusa | S.1 | Stilo Pro 2p+f dugalj | Stilo Modern 2p+f dugalj |
| Származási/gyártási hely | Németország | Kína | Kína |
| Milyen minősítésekkel rendelkezik az adott termék? | CEE; VDE | IEC60884-1:2002 | IEC60884-1:2002 |
| Névleges feszültség/áramerősség (V, A) | 16 | 220-240/16 | 220-240/16 |
| Színválaszték (borítás anyaga) | hófehér matt, hófehér fényes, krémfehér fényes, narancs, piros, zöld, szürke matt, fekete matt | fehér, krém | fehér |
| Bekötési mód | rugós | csavaros | csavaros |
| Sorolhatóság | 5-ig | igen, 4-ig | igen, 4-ig |
| Burkolat magassága (mm) | 9 | 10 | 10 |
| Mechanizmus mélysége (mm) | 33 | 30 | 30 |
| Körömnyitás | 53 | igen | igen |
| Köröm-visszahúzás | 73 | igen | igen |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | igen |
| Elszigetelt süllesztőperem | igen | igen | igen |
| Csapfedeles süllyesztett kivitel | igen | nem | nem |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | igen | nem | nem |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | igen | nem | nem |
| Áramvédőkapcsolóval ellátott kivitel | igen | nem | nem |
| 45°-kal elforgatott kivitel | igen | nem | nem |
| Angol szabványú kivitel | igen | nem | nem |
| USA/CANADA szabványú kivitel | igen | nem | nem |
| Kínai szabványú kivitel | igen | nem | nem |
| Indiai szabványú kivitel | igen | nem | nem |
| Földeletlen kivitel | igen | nem | nem |
| Feliratozó mezővel ellátott kivitel | igen | nem | nem |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | szabvány szerint | n.a | n.a |
| A földelő érintkező anyaga | nickel ötvözet | réz | réz |
| Ajánlott nettó listaár (Ft) | dugalj + egyes keret matt hófehér: 1310 | 360 (STI220/STI167) | 360Ft(STI260) |
| Megjegyzés | A típushoz rendelhető akár alumínium vagy üveg keret is. A típusból létezik termosztát, mozgásérzékelő, sőt KNX kezelőfelület is. Nemzetközi kivitelek: angol, amerikai, kanadai, kínai, indiai, lengyel. | n.a. | n.a. |
 |
 |
 |
|
| Gyártó/forgalmazó | Heinrich Kopp Gmbh/Kopp Hungary | Heinrich Kopp Gmbh/Kopp Hungary | Legrand Zrt. |

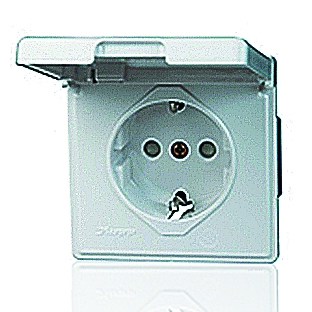

| Szerelvény pontos típusa | Objekt 2005 | Vision IP 44 | Valena |
| Származási/gyártási hely | Németország | Németország | EU |
| Milyen minősítésekkel rendelkezik az adott termék? | ÖVE, VD | ÖVE, VD | CTB, MEEI |
| Névleges feszültség/áramerősség (V, A) | 250/16 | 250/16 | 250~/16 |
| Színválaszték (borítás anyaga) | fehér, krém, paliszander, ezüst | fehér, ezüst | fehér, elefántcsont, alumínium |
| Bekötési mód | gyorscsatlakozás | gyorscsatlakozás | csavaros, rugós |
| Sorolhatóság | igen, max. 5 | igen, max. 4 | ötös |
| Burkolat magassága (mm) | 9,8 | 14 | 10 |
| Mechanizmus mélysége (mm) | 31,7 | 32 | 32 |
| Körömnyitás | igen | igen | csavaros |
| Köröm-visszahúzás | igen | igen | automatikus |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | Igen |
| Elszigetelt süllesztőperem | nem | igen | igen |
| Csapfedeles süllyesztett kivitel | igen | igen | igen |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | nem | igen | igen |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | igen | nem | nem |
| Áramvédőkapcsolóval ellátott kivitel | nem | igen | nem |
| 45°-kal elforgatott kivitel | nem | nem | nem |
| Angol szabványú kivitel | nem | nem | nem |
| USA/CANADA szabványú kivitel | nem | nem | nem |
| Kínai szabványú kivitel | nem | nem | nem |
| Indiai szabványú kivitel | nem | nem | nem |
| Földeletlen kivitel | nem | nem | nem |
| Feliratozó mezővel ellátott kivitel | igen | nem | nem |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | környezeti igénybevételtől függő | környezeti igénybevételtől függő | 5000 |
| A földelő érintkező anyaga | nikkelezett sárgaréz | nikkelezett sárgaréz | sárgaréz |
| Ajánlott nettó listaár (Ft) | 485, fehér, keret nélkül | 835, fehér, keret nélkül | 1117 (fehér és elefántcsont komplett kerettel), 1627 (alumínium komplett kerettel) |
| Megjegyzés | n.a. | n.a. | Egyéb választható aljzatok: reteszelt, kiemelőkaros, zöld és narancssárga betéttárcsával ellátott. |
 |
 |
 |
|
| Gyártó/forgalmazó | Legrand Zrt. | MAKEL Elektrik/Hydro-Palace Kft. | MAKEL Elektrik/Hydro-Palace Kft. |

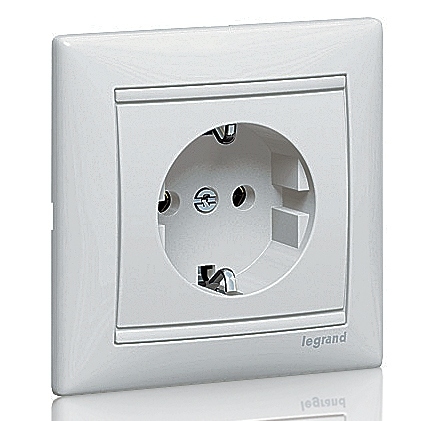

| Szerelvény pontos típusa | Céliane | Mimoza 12028 | Liliom 70028 |
| Származási/gyártási hely | EU | Törökország | Törökország |
| Milyen minősítésekkel rendelkezik az adott termék? | CB, MEEI | CE,MEEI,TSE-ISO 9101,DQS ISO 9101, IQNET ISO 9000,VDE | CE,MEEI,TSE-ISO 9101,DQS ISO 9101, IQNET ISO 9000,VDE |
| Névleges feszültség/áramerősség (V, A) | 250~/16 | 250 /16 | 250 /16 |
| Színválaszték (borítás anyaga) | fehér, titán | fehér, krém, dió, tölgy, ezüst, pezsgő, zöld, antracit, sárga | fehér, krém, dió, tölgy, ezüst, pezsgő, antracit, sárga, barna |
| Bekötési mód | csavaros, rugós | csavaros | csavaros |
| Sorolhatóság | ötös | max. 6-os sorolhatóság | max. 6-os sorolhatóság |
| Burkolat magassága (mm) | 10 | 11 | 13 |
| Mechanizmus mélysége (mm) | 32 | 31 | 31 |
| Körömnyitás | nem | csavarral állítható | csavarral állítható |
| Köröm-visszahúzás | nem | csavarral állítható | csavarral állítható |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | igen |
| Elszigetelt süllesztőperem | igen | n.a. | n.a. |
| Csapfedeles süllyesztett kivitel | igen | igen | igen |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | igen | igen | igen |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | nem | n.a. | n.a. |
| Áramvédőkapcsolóval ellátott kivitel | nem | n.a. | n.a. |
| 45°-kal elforgatott kivitel | igen | n.a. | n.a. |
| Angol szabványú kivitel | igen | n.a. | n.a. |
| USA/CANADA szabványú kivitel | igen | n.a. | n.a. |
| Kínai szabványú kivitel | nem | n.a. | n.a. |
| Indiai szabványú kivitel | nem | n.a. | n.a. |
| Földeletlen kivitel | nem | igen | igen |
| Feliratozó mezővel ellátott kivitel | igen | n.a. | n.a. |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | 5000 | n.a. | n.a. |
| A földelő érintkező anyaga | sárgaréz | réz | réz |
| Ajánlott nettó listaár (Ft) | 1222 (fehér), 1890 (titán) | süllyesztett kivitel: 719, falonkívüli kivitel (IP 20) :751, vízmentes kivitel (IP 44) 928 | süllyesztett kivitel: 719 , falonkívüli kivitel ( IP 20) :751, vízmentes kivitel (IP 44) 928 |
| Megjegyzés | Egyéb választható aljzatok: reteszelt, speciális kiemelőkaros, sínezett sorolt, ellenörzőfényes, borotválkozó aljzat. Az aljzatok mellé sorolható túlfeszültséglevezető kapható. | n.a. | n.a. |
 |
 |
 |
|
| Gyártó/forgalmazó | Master Divisione Elettrica/ Marchiol Kft. | Master Divisione Elettrica/Marchiol Kft. | Mentavill Kft. |

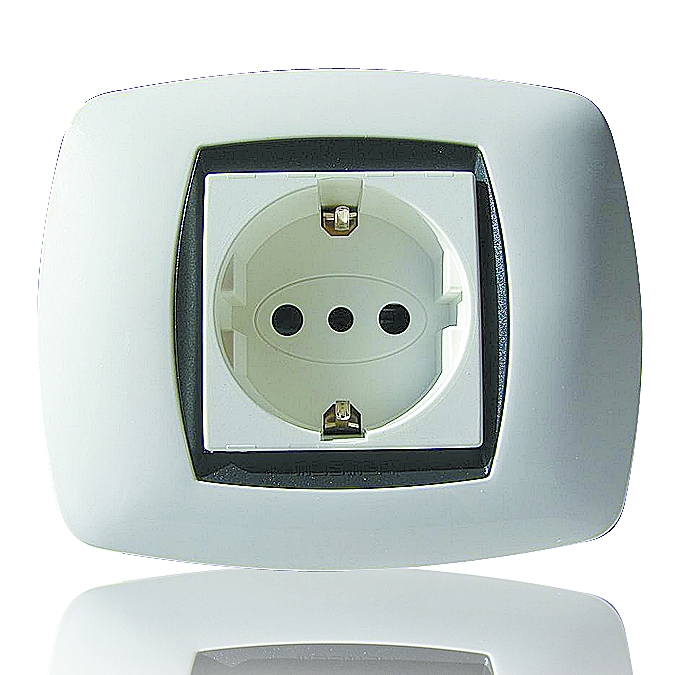

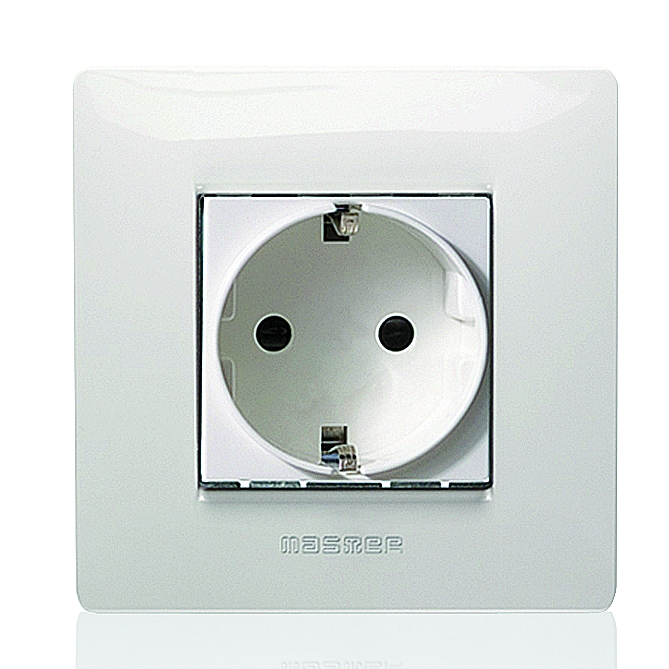

| Szerelvény pontos típusa | Master Mix, MO21176 | Master Modo, 36175 | NECTO |
| Származási/gyártási hely | Olaszország | Olaszország | EU |
| Milyen minősítésekkel rendelkezik az adott termék? | CE;CEI 23-50;EN60884;ISO | TÜV;CEI 23-50;EN60884;ISO;CE | CE, TÜV |
| Névleges feszültség/áramerősség (V, A) | 2p+F 250~/16 ;2p 250~/10 | 2p+F 250~/16 ;2p 250~/10 | 250/16 |
| Színválaszték (borítás anyaga) | fehér, narancssárga, zöld, piros betét és 14 különféleféle színű keret | fehér, szürke, alumínium, narancssárga, zöld, piros betét és 38 különféleféle színű keret | fehér, elefántcsont, ezüst, arany, titán |
| Bekötési mód | csavaros | csavaros | csavaros |
| Sorolhatóság | 2M, 2+2M, 2+2+2M, 2+2+2+2M, 4M, 6+6M, 6+6+6+6M | 2M, 2+2M, 2+2+2M, 2+2+2+2M, 4M, 6+6M, 6+6+6+6M | 5-ös keretig |
| Burkolat magassága (mm) | 8 | 10 | 11 |
| Mechanizmus mélysége (mm) | 29 | 29 | 30 |
| Körömnyitás | igen | igen | csavaros |
| Köröm-visszahúzás | igen | igen | csavaros |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | igen |
| Elszigetelt süllesztőperem | igen | igen | n.a. |
| Csapfedeles süllyesztett kivitel | igen | igen | igen |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | igen | igen | igen |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | nem | nem | nem |
| Áramvédőkapcsolóval ellátott kivitel | nem (önálló áram-védőkapcsoló modul elérhető) | nem (önálló áram-védőkapcsoló modul elérhető) | nem |
| 45°-kal elforgatott kivitel | igen | igen | nem |
| Angol szabványú kivitel | igen | igen | nem |
| USA/CANADA szabványú kivitel | igen | igen | nem |
| Kínai szabványú kivitel | nem | nem | nem |
| Indiai szabványú kivitel | nem | nem | nem |
| Földeletlen kivitel | igen (félmodul széles is) | igen (félmodul széles is) | n.a. |
| Feliratozó mezővel ellátott kivitel | nem | nem | nem |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | 5000 | 5000 | n.a. |
| A földelő érintkező anyaga | n.a. | n.a. | n.a. |
| Ajánlott nettó listaár (Ft) | MO21176 (kompletten, süllyesztő peremmel és fehér kerettel együtt) 793 | 36175 (keret nélkül) 826, kompletten (sülly.perem + fehér kerettel) 1364 | betét + fedél 793 + keret 164 = 957 |
| Megjegyzés | Keret magasság racsnisan állítható; létezik még olasz, francia, izraeli, argentin szabványú dugalj is. A földelt dugaljak 2 modul helyet foglalnak el. | Keret magasság racsnisan állítható; létezik még olasz, francia, izraeli, argentin szabványú dugalj is. A földelt dugaljak 2 modul helyet foglalnak el. | n.a. |
 |
 |
 |
|
| Gyártó/forgalmazó | Mentavill Kft. | Schneider Electric | Schneider Electric |

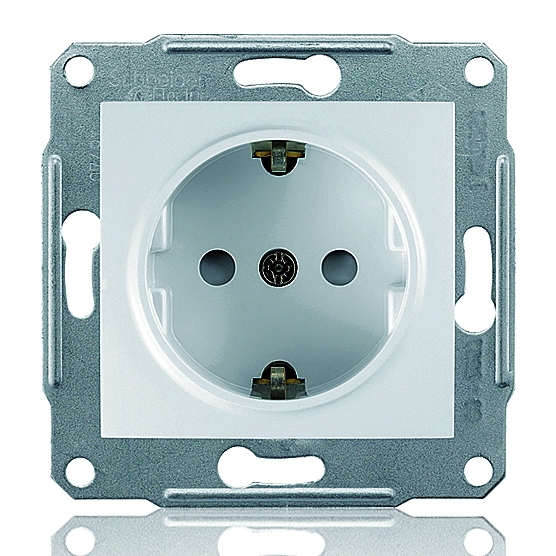

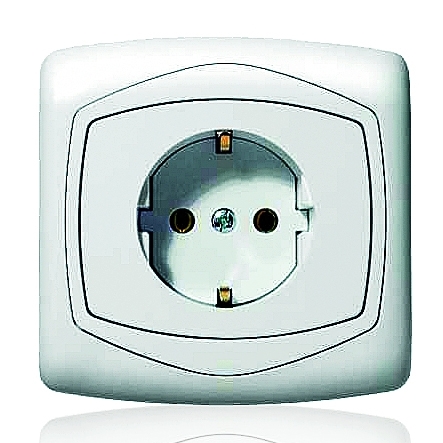

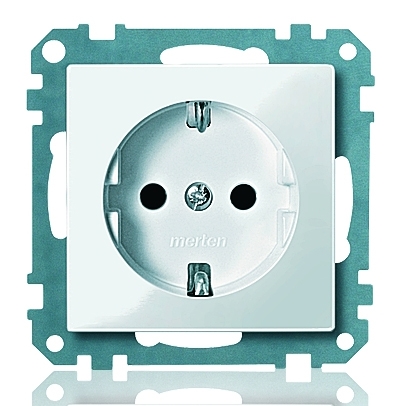

| Szerelvény pontos típusa | TON | Sedna, SDN3000121 | Merten System M, MTN233419 |
| Származási/gyártási hely | EU | Törökország | Németország |
| Milyen minősítésekkel rendelkezik az adott termék? | CE, TÜV | CE, IEC60669 | CE |
| Névleges feszültség/áramerősség (V, A) | 250/16 | ~250/16 | ~250/16 |
| Színválaszték (borítás anyaga) | fehér, szatén, grafit, ezüst | fehér, krém, alumínium, titán, piros (műanyag) | fehér, krém, antracit, alumínium (műanyag) |
| Bekötési mód | csavaros | csavaros | rugós/csavaros |
| Sorolhatóság | 5-ös keretig | 5-ös keretig | 5-ös keretig |
| Burkolat magassága (mm) | 10 | 8 | 11 |
| Mechanizmus mélysége (mm) | 30 | 29 | 28 |
| Körömnyitás | csavaros | csavarral | csavarral |
| Köröm-visszahúzás | csavaros | csavarral | csavarral |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | igen |
| Elszigetelt süllesztőperem | n.a. | n.a. | n.a. |
| Csapfedeles süllyesztett kivitel | igen | igen | igen |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | igen | igen | igen |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | nem | nem | igen |
| Áramvédőkapcsolóval ellátott kivitel | nem | nem | nem |
| 45°-kal elforgatott kivitel | nem | nem | nem |
| Angol szabványú kivitel | nem | nem | igen |
| USA/CANADA szabványú kivitel | nem | nem | igen |
| Kínai szabványú kivitel | nem | nem | igen |
| Indiai szabványú kivitel | nem | nem | igen |
| Földeletlen kivitel | n.a. | nem | igen |
| Feliratozó mezővel ellátott kivitel | nem | nem | igen |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | n.a. | n.a. | n.a. |
| A földelő érintkező anyaga | n.a. | ónozott CuZn36 | CuZn37 |
| Ajánlott nettó listaár (Ft) | 735 | 755 , fehér, keret nélkül | 842, fehér, keret nélkül |
| Megjegyzés | n.a. | n.a. | n.a. |
 |
 |
 |
|
| Gyártó/forgalmazó | Schrack | Siemens | Siemens |

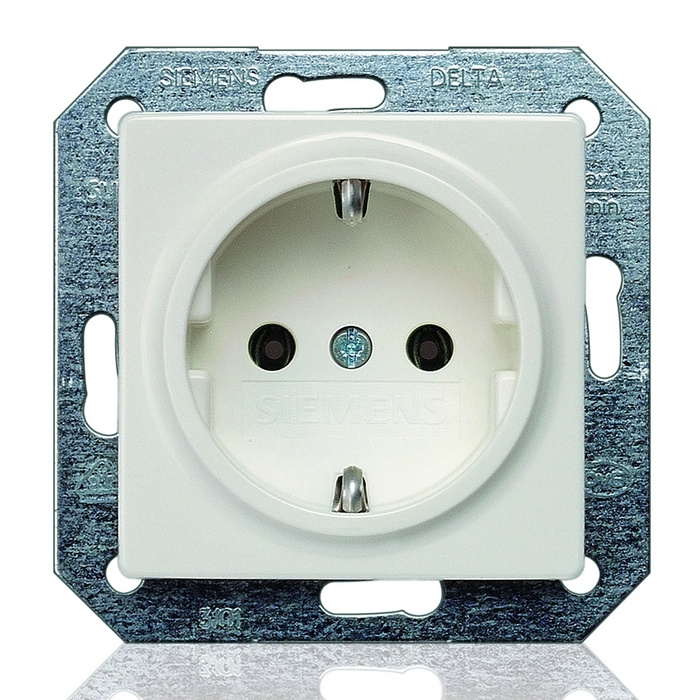

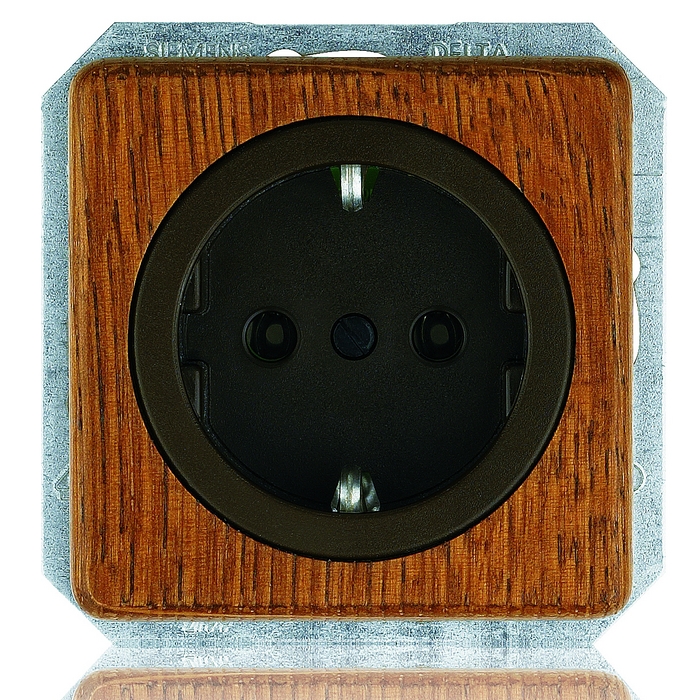

| Szerelvény pontos típusa | EH | DELTA i-system | DELTA natur |
| Származási/gyártási hely | EU | EU | EU |
| Milyen minősítésekkel rendelkezik az adott termék? | Megfelel a vonatkozó szabványoknak | CE, VDE | CE, VDE |
| Névleges feszültség/áramerősség (V, A) | 250/16 | ~250/16 | ~250/16 |
| Színválaszték (borítás anyaga) | fehér | fehér, krém, fekete, alu, antracit, arany, piros, narancs, zöld (MŰA) | világostölgy, sötét tölgy, juhar, vörösjuhar, bükk, csersznye (FA) |
| Bekötési mód | rugós | rugós | rugós |
| Sorolhatóság | igen | igen | igen |
| Burkolat magassága (mm) | 82 | 10 | 10 |
| Mechanizmus mélysége (mm) | 31 | 28 | 28 |
| Körömnyitás | csavarral | 71 | 71 |
| Köröm-visszahúzás | gumival | fém rugós | fém rugós |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | igen |
| Elszigetelt süllesztőperem | n.a. | igen | igen |
| Csapfedeles süllyesztett kivitel | igen | igen | nem |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | nem | igen | nem |
| Gyermekvédelmi kivitel | igen | igen | igen |
| Túlfeszültség-védelemmel ellátott kivitel | túlfeszültség-védelmi modul beépíthető | igen | igen* |
| Áramvédőkapcsolóval ellátott kivitel | nem | igen | nem |
| 45°-kal elforgatott kivitel | nem | nem | nem |
| Angol szabványú kivitel | n.a. | igen | n.a. |
| USA/CANADA szabványú kivitel | n.a. | igen | n.a. |
| Kínai szabványú kivitel | n.a. | igen | na |
| Indiai szabványú kivitel | n.a. | igen | na |
| Földeletlen kivitel | nem | nem | nem |
| Feliratozó mezővel ellátott kivitel | nem | igen | nem |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | n.a. | szabvány szerinti | szabvány szerinti |
| A földelő érintkező anyaga | n.a. | galigenizált bronz | galigenizált bronz |
| Ajánlott nettó listaár (Ft) | EH651102 (dugalj): 315 + EH171020 (keret): 83 | fehér 724 | tölgy 3890 |
| Megjegyzés | Teljes készüléksor áll rendelkezésre. | További választék: kulccsal zárható csapfedeles kivitel, üzemjelzős kivitel, feliratozható csapfedeles. Külön rendelhetők fedlapok csere vagy pótalkatrészként! Az összes DELTA család csereszabatos. A betétek burkolat nélkül is IP20-as védettséggel rendelkeznek. Kombi-TORX-kerszthornyú csavarral. | Külön rendelhetők fedlapok csere vagy pótalkatrészként! Az összes DELTA család csereszabatos. A betétek burkolat nélkül is IP20-as védettséggel rendelkeznek * Utólag ráppattintható túlfesz. modullal. |
 |
 |
||
| Gyártó/forgalmazó | VI-KO Nur Hungary Kft. | VI-KO Nur Hungary Kft. | |

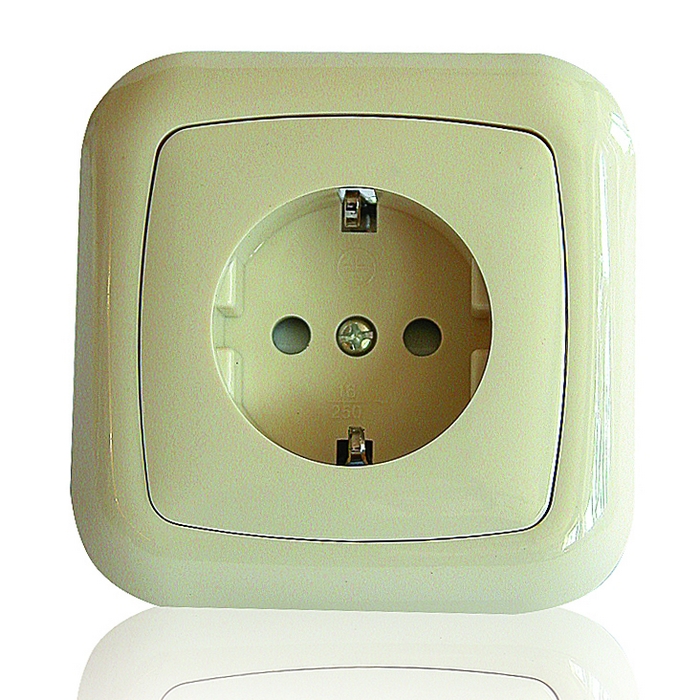

| Szerelvény pontos típusa | VI-KO CARMEN | VI-KO KARRE | |
| Származási/gyártási hely | Törökország | Törökország | |
| Milyen minősítésekkel rendelkezik az adott termék? | CE, MEEI,TSE, VDE,ÖVE, KEMA-KEUR | CE, MEEI,TSE, VDE,ÖVE, KEMA-KEUR | |
| Névleges feszültség/áramerősség (V, A) | ~250 /16 | ~250/16 | |
| Színválaszték (borítás anyaga) | 10 szín (metál színek is), ABS | 8 szín, metál színek is, polycarbonát | |
| Bekötési mód | csavaros/rugós | csavaros/rugós | |
| Sorolhatóság | 6-os vízszintes/függőleges | 6-os vízszintes/függőleges | |
| Burkolat magassága (mm) | 11 | 10 | |
| Mechanizmus mélysége (mm) | 22 | 22 | |
| Körömnyitás | csavarral.max.71 mm | csavarral.max.71 mm | |
| Köröm-visszahúzás | Csavar+gumi.min.55 mm | rugóval.min.55 mm | |
| Csavarral rögzíthető-e a dobozba/bútorba? | igen | igen | |
| Elszigetelt süllesztőperem | igen | igen | |
| Csapfedeles süllyesztett kivitel | igen | igen | |
| Csapfedeles IP44 vízvédett süllyesztett kivitel | nem (fejlesztés alatt) | igen | |
| Gyermekvédelmi kivitel | igen | igen | |
| Túlfeszültség-védelemmel ellátott kivitel | nem | nem | |
| Áramvédőkapcsolóval ellátott kivitel | nem | nem | |
| 45°-kal elforgatott kivitel | nem | nem | |
| Angol szabványú kivitel | nem | nem | |
| USA/CANADA szabványú kivitel | nem | nem | |
| Kínai szabványú kivitel | nem | nem | |
| Indiai szabványú kivitel | nem | nem | |
| Földeletlen kivitel | igen | igen | |
| Feliratozó mezővel ellátott kivitel | nem | nem | |
| Vizsgált élettartam (IEC 60884-1 szabv. szerint) | szabvány szerinti | szabvány szerinti | |
| A földelő érintkező anyaga | galigenizált acél | galigenizált acél | |
| Ajánlott nettó listaár (Ft) | 679 (egyes kerettel komplett kivitelben fehér/krém színekben) | 774 (egyes kerettel komplett kivitelben fehér/krém színekben) | |
| Megjegyzés | A dugaszoló aljzat izraeli és francia földelésű kivitelben is készül. Kiemelő kerettel falon kívülre is szerelhető. Létezik dupla kivitel is. | A dugaszoló aljzat izraeli és francia földelésű kivitelben is készül! Kiemelő kerettel falon kívülre is szerelhető.létezik dupla kivitel is. |
