Padló alatti rendszerek az irodaépítésben
2006/3. lapszám | netadmin | 3517 |
Figylem! Ez a cikk 20 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
Padló alatti rendszerek az irodaépítésben Az irodaépületekben gyakori az üveghomlokzatok vagy ún. függönyfalak alkalmazása. Ez különleges követelményeket támaszt a munkahelyek elektromos, adatátviteli és telekommunikációs vezetékek szakszerű és ...
Az irodaépületekben gyakori az üveghomlokzatok vagy ún. függönyfalak alkalmazása.
Ez különleges követelményeket támaszt a munkahelyek elektromos, adatátviteli
és telekommunikációs vezetékek szakszerű és esztétikus elhelyezésével szemben.
Erre a feladatra különböző rejtett kábelfektetési módszerek adhatnak megoldást,
így például vezetékvédő csövek vakolat alatti, illetve álmennyezet fölött,
kábeltálcán történő elhelyezése vagy a parapetcsatornával történő vezetékezés.
Mindazonáltal a legesztétikusabb megoldás a padló alatti rendszerekkel biztosítható.
A modern padló alatti rendszerek teljesen az egyedi igényeknek megfelelően alakíthatók ki. Nem kell keresztül botladozni a lazán elhelyezett vezetékeken, nincsenek csúnya kábelhidak és nem okoznak gondot a hiányzó csatlakozások és kötések. A teljes installáció a padlóba rejthető. A használatnak megfelelő csatlakozódobozok segítségével kényelmesen és biztonságosan hozzáférhetők az erősáramú és az adatátviteli csatlakozások. A rendszer kiválasztásához nézzük át lépésről lépésre a lehetőségeket.
Elsőként meg kell határozni, hogy milyen padlótípusra vagy tisztítási módra van szükségünk. A legáltalánosabb padlóburkolat a szőnyegpadló, a készülékbeépítő-egység vagy egyszerűen csapófedél mélysége általában 5mm, de gyakori a 10mm is, a tisztítási mód pedig a száraztisztítás.
A következő padlóburkolat a parketta, illetve a laminált padló. A csapófedél anyaga itt általában rozsdamentes (VA), hiszen a csapófedél mélysége már elérheti a 20-40 mm-t is, de készülhet műanyagból vagy rézből is. Végül, az irodaház fogadószintjén vagy autószalonokban előszeretettel használják a nedvestisztítású kerámia vagy kőburkolatokat, ahol a csapófedél anyaga, és mélysége általában megegyezik a parkettás csapófedelűével, de a tubusos kábelkivezetés révén vízmentes kialakítása is létezik. A csapófedél külső megjelenését tekintve a szögletes formától a kerek változatig többféle designban kapható.
A padló alatti rendszer kialakítása az alábbi lehet:
- esztrichfedéses padló alatti rendszer;
- esztrichkötéses padló alatti rendszer, nyitott;
- üreges vagy álpadlórendszer.
Az esztrichfedéses padló alatti rendszernél a padlóalatti csatornával kötjük
össze a padlóalatti csatlakozódobozokat. A padlóalatti csatornák anyaga horganyzott
acéllemez, különböző magassági (28mm, 38mm, 48mm) és szélességben (140mm, 190mm,
240mm, 340 mm) méretekben készülnek. A csatornák esztrich fedésének minimum
vastagsága 30 mm, így 55 és 130 mm közötti szintkülönbség lefedése egyetlen
csatlakozódobozzal lehetséges. A 130 és 250 mm közötti beépítési magasság esetén
a magasságkiegyenlítő alkalmazható, illetve egyes gyártóknak létezik ilyen
beépítési magasságú csatlakozódoboza is. A modern padlóalatti csatlakozódobozoknál
tetszőlegesen választható a beépítési magasság, flexibilisen csatlakoztatható
bármely csatornaszélességhez a megfelelő pozicionáló fül felhajtásával, és
egyben biztosan rögzíthető is. A dobozokon található földelőfülek a padlóalatti
csatornák automatikus kényszerföldelését is biztosítják. A padlóalatti csatlakozódoboz
oldala általában előre perforált acéllemez, de az új divat a huzalszövet-kötény
alkalmazása, mely akár ollóval is vágható, így gyorsabban és egyszerűbben bármely
csatornaszélességhez igazítható. Ennek a kialakításnak köszönhetően egyszerű
a csövek bevezetése, hiszen csak a csőkeresztmetszetnek megfelelő méretet kell
kivágni a huzalszövetből. Amennyiben a csatlakozódobozt csak behúzó-dobozként
kívánjuk használni, úgy egy vakfedéllel kell ellátni, ami megfelelően ellenáll
a fellépő terhelésnek. (A járószint alatti csatornákat közvetlenül érő terhelést
a DIN VDE 0634 és DIN VDE 57634 tartalmazza.)

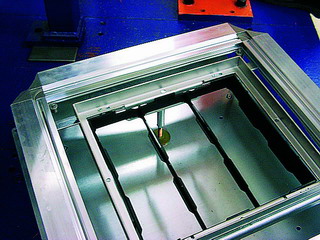

Az előzőekben ismertetett készülékbeépítő-egység rögzítésére kerülhet sor, amihez egy felfogatólemezt vagy egyéb kialakítású, például szintezőlécet használhatunk. A készülékbeépítő-egységbe kerül elhelyezésre a készüléktartó-kehely (szakmai nyelven koporsónak, illetve csónaknak is nevezett elem), amibe rögzíthetők a szerelvények. Napjainkban a Modul 45 mm-s szerelvények az elterjedtebbek a kisebb helyigény miatt, de elvileg a normál szerelvények is beépíthetők a megfelelő készüléktartó-kehely segítségével. Mód van padlóra szerelhető
médiaoszlopok kialakítására, amit íróasztalok közelében helyeznek el. Ezek energiaellátása a padlócsatorna-rendszeren keresztül történik. Az energiaoszlopoknak, készülékbeépítő-egységeknek, a korszerű adatátviteli és telekommunikációs szerelvényeknek is ki kell elégíteni a műszaki követelményeken túl a belsőépítészeti követelményeket is. Ezek az iroda képének kreatív alkotóelemei, a moduláris rendszer lehetővé teszi a csatlakozóhelyek elhelyezését a munkahelyek közelében, valamint nagy szabadságfokot biztosít a felhasználók és építészek számára.
Esztrichkötéses padlóalatti szerelőrendszert leggyakrabban bevásárlóközpontokban használnak a pénztárak tápellátását biztosítva. Ez egy felülről nyitott rendszer, amit egy felületkezelt acéllemez zár le, így a csatorna nyomvonalát láthatjuk. Ez a megoldás szabad térbeli mozgást tesz lehetővé, és jó formai megoldásokat, valamint hatékony funkciót biztosít.
A lemezeken kialakított különféle kivágások szolgálnak a készülékbeépítő-egységek, illetve energiaoszlopok elhelyezésére. Ezek teljesen megegyeznek az esztrichfedéses padló alatti csatornarendszer elemeivel. A csatornarendszert a különböző idomok teszik teljessé, mint például sarokidom, T-idom, keresztidom, véglezáró elem stb. Az üreges vagy álpadlórendszernél nincs csatornarendszer, hanem az elkészített padlórendszer úgy került kialakításra, hogy csak a készülékbeépítő-egységeket kelljen beépíteni. Természetesen ehhez előre meg kell az iroda belső terét, munkahelyeit stb. tervezni. Az álpadló lényegében önálló álpadlólemezekből áll, amelyek könnyedén átcsoportosíthatók vagy kicserélhetők.
Az üreges padló a hagyományos esztrichet helyettesíti, dupla padlólemezből és folyékony esztrichből készült fugamentes tartólemezből áll.
