Kaputelefonok, kaputelefon-rendszerek III.

Tervezés
Bármilyen kaputelefon-rendszer tervezését megelőzően pontosan fel kell mérni az adott épület, létesítmény beruházójának, tulajdonosának igényeit. Általában ez nem könnyű feladat, hiszen a beruházó, felhasználó nem ismeri, milyen lehetőségek közül választhat. A tervezőknek, telepítőknek többféle javaslatot kell készíteniük, nyilván figyelembe véve az épület, létesítmény rendeltetését, valamint a végfelhasználók esetleges igényeit. Sajnos Magyarországon a kaputelefon-rendszereket tudomásom szerint se alap-, se közép-, se felsőfokú intézményekben nem oktatják, nem tanítják. Mivel ilyen jellegű képzés nem folyik, a forgalmazókra és az ebben jártas szakemberekre hárul az a feladat, hogy a tervezőket, kivitelezőket, telepítőket minden szükséges információval ellássák. Személyesen is sok tervezővel vagyok napi kapcsolatban, és segítem őket, ennek köszönhetően a műszaki kiírások elég egyértelműek és pontosak. Ahhoz, hogy a végfelhasználó választani tudjon a felkínált lehetőségek közül, a tervezőnek, kivitelezőnek, telepítőnek fel kell készülnie, megfelelő termék- és műszaki ismerettel kell rendelkeznie. Fontos feladat hárul rájuk, hiszen ők állnak közvetlen kapcsolatban a végfelhasználóval. A végső döntés előkészítéséhez nyilván megfelelő képanyagnak (szórólapnak, katalógusnak) kell rendelkezésre állnia. Ennél sokkal hathatósabb, ha az ügyfelet sikerül rávenni arra, hogy befáradjon egy bemutatóterembe, ahol működés közben láthatja a termékeket, és minden felmerülő kérdésére választ kaphat.

Néhány rövid ajánlat, javaslat, amelyek közül az ügyfél - igényei és lehetőségei szerint - választhat.

1. Családi házakhoz, irodákhoz új telepítés esetén (audio)
. 1 vagy 2 lakásos kaputelefon-készlet 1 beltérivel, felületre szerelhető kaputáblával, elektromos zárral, vezetékigény: kapu felé 7 (8), beltéri felé 5.
. 1 vagy 2 állomásos kaputelefon-készlet +2, 3 beltérivel párhuzamosan, felületre szerelhető kaputáblával, elektromos zárral, vezetékigény: kapu felé 7 (8), beltéri felé 5.
. 1 vagy 2 állomásos kaputelefon- készlet, süllyesztett esővédős változat +1, 2, 3 beltérivel párhuzamosan, elaxált alumíniumtáblával, elektromos zárral, vezetékigény: kapu felé 10 (11), beltéri felé 5.
. 1 vagy 2 állomásos kaputelefon- készlet falon kívüli házzal +1, 2, 3 beltérivel, elaxált alumíniumtáblával, elektromos zárral + interkom- kapcsolat a beltérik között, vezetékigény: kapu felé 10 (11), beltéri felé 8, 9, 10.
. 1 vagy 2 állomásos kaputelefon öszszeállítás süllyesztett rozsdamentes acéltáblával, +1, 2, 3 beltérivel párhuzamosan vagy interkom funkcióval a beltérik között, elektromos zárral, vezetékigény: kapu felé 10 (11), beltéri felé párhuzamosan 5, interkommal 8, 9, 10.
. 1 vagy 2 állomásos kaputelefon öszszeállítás, bármely szabadon választott kaputáblával, elektromos zárral, 1/5-ös, 2/8-as, 3/12-es telefon alközponttal, vezetékigény: kapu felé 10 (11), telefonmellékek felé 2.
. 1 vagy 2 állomásos kaputelefon összeállítás moduláris kaputáblával postaládába építve, 1, 2, 3 párhuzamos beltérivel, vagy interkom a beltérik között, vagy telefon alközponttal, elektromos zárral, vezeték-igény: kapu felé 10 (11), interkomnál 8, 9, 10, telefonközpont esetén 2-erű mellékek.
. 1 vagy 2 állomásos kaputelefon, kültéri egység süllyesztett vagy falon kívüli kivitelben, bármely telefon alközpontra, mint egy mellék ráköthető, elektromos zárnyitással (postaládába is építhető), vezeték- igény: kapu felé 2, zárnyitás esetén 2+2 betáplálás. Itt meg kell jegyezni, hogy telepítéséhez telefonos szakember szükséges.
A fent említett összeállítások általános felhasználói igényeket szolgálnak, ezen kívül igen sokféle kombináció lehetséges a felhasználók (extra) igényeinek megfelelően. Az említett készletek, összeállítások bővíthetők proximity beléptetővel, kódzárral, házszámmodullal.

2. Családi házakhoz, irodákhoz a már meglevő vagy hiányos vezetékezés esetén/új telepítésnél is használható
. 2 vezetékes 1 állomásos készlet 1 beltérivel, felületre szerelhető táblával, elektromos zárnyitással, vezetékigény alapkészlet esetén: belső tápegység 2, beltéri 2, kültéri 2, elektromos zár, bővíthető +4 beltérivel, a bővítményekhez már 6 szál vezeték szükséges.
. 1+n vezetékes összeállítás 1 vagy 2 lakásra moduláris táblával, süllyesztett vagy falon kívüli szereléssel, illetve postaládába szereléssel, elektromos zárnyitással, bővíthető hívógombonként +2 beltérivel, vezetékigény: kapu felé 2+2 (3), beltéri felé 2.
. 1+n vezetékes összeállítás 1 vagy 2 lakásra, süllyesztett rozsdamentes acéltáblával, elektromos zárnyitással, bővítés maximum 2 beltérivel, vezetékigény: kapu felé 2+2 (3), beltéri felé 2.
. 1+n vezetékes összeállítás 1 vagy 2 lakásra, szabadon választott kaputáblával (postaládával), 1/5-ös, 2/8-as, 3/12-es telefon alközponttal illesztő egység segítségével, vezeték- igény: kapu felé 2+2 (3), adapter = 5 a telefonközpont felé.
. 1 vagy 2 állomásos kaputelefon kültéri egység süllyesztett vagy falon kívüli kivitelben, bármely telefon alközpontra mint egy mellék ráköthető, elektromos zárnyitással (postaládába is építhető), vezetékigény: kapu felé 2, zárnyitás esetén 2+2 betáplálás. Itt is meg kell jegyezni, hogy telepítéséhez telefonos szakember szükséges.

Hasonlóképpen, a fent említett összeállítások is bővíthetők proximity beléptetővel, kódzárral és házszámmodullal.

3. Családi házakhoz,
irodákhoz új telepítés esetén (video)
. 1 vagy 2 állomásos video kaputelefon-készlet süllyesztett vagy falon kívüli szereléssel, elektromos zárnyitással (koax verzió), vezetékigény: kapu felé 12 (13) + koax, beltéri felé 8 + koax, színes változatban is.
. 1 vagy 2 állomásos kaputelefon-készlet sülylyesztett vagy falon kívüli szereléssel, elektromos zárnyitással + 1 vagy 2, igény szerint több beltérivel, vezetékigény: kapu felé 11 (12) + koax, beltéri felé 8 + koax, elágaztatás aktív video elosztóval.
. 1 vagy 2 állomásos video kaputelefon-készlet felületre szerelhető kaputáblával, elektromos zárnyitással, 5 vezetékes változat (egyszerűbb), vezetékigény: tápegység 4, kaputáblához 6, beltéri felé bővíthető +2 (3) beltérivel, csak fekete-fehér változatban (koax nem szükséges).
. 1 állomásos video kaputelefon készlet süllyesztett rozsdamentes acél táblával, elektromos zárnyitással, beltéri monitorokkal igény szerint bővíthető (koax verzió), vezetékigény: kapu felé 12 + koax, beltéri felé 8 + koax, elágaztatás aktív video elosztóval.
. 1 vagy 2 állomásos video kaputelefon összeállítás, szabadon választott kaputáblával, elektromos zárnyitással, interkom funkcióval a beltérik között (koax verzió), elágaztatás aktív video elosztókkal, vezetékigény: kapu felé 12 (13) + koax, beltéri felé 8 + 4 + átcsengetés + koax, színes változatban is.
. 1 vagy 2 állomásos video kaputelefon összeállítás szabadon választott kaputáblával, elektromos zárnyitással, 1,5-ös, 2,8-as, 3,12-es telefon alközponttal, kagyló nélküli monitorokkal, színes vagy fekete-fehér változatban is, vezetékigény: megegyezik a koax verzióval.
Kapuegység bővíthető proximity beléptetővel, kódzárral, házszámmodullal, a moduláris kaputáblák postaládákba is építhetők, színes változatban is.

4. Családi házakban, irodákban a már meglévő vagy hiányos vezetékezés esetén /új telepítésnél is használható
. 2 vezetékes 1 állomásos video kaputelefon-rendszer felületre szerelt kaputáblával, elektromos zárnyitással, vezetékigény: alapkészlet esetén belső tápegység 2, video beltéri 2, kaputábla 2, elektromos zár. Bővíthető vagylagosan audio 4+n készülékkel, video készülékkel, telefon alközponttal. A bővítményhez video beltéri esetén 10 szál + kiegészítő tápegység szükséges. Létezik színes vagy fekete-fehér változatban is.
. 2 vezetékes 1 vagy 2 állomásos digitális video kaputelefon- készlet, süllyesztett vagy falon kívüli szereléssel, elektromos zárnyitással, vezetékezés: beltéri 2, tápegység 2, kaputábla, 2 elektromos zár. Bővíthető nyomógombonként maximum 4 db audio vagy video beltérivel. A beltéri egységek lehetnek színes vagy fekete-fehér változatok. Lehetőség van a beltéri egységek között interkom kapcsolatra. A rendszerhez 4 megfigyelő kamera is kapcsolható. Kapható hagyományos nyomógombos kivitelben vagy digitális hívóművel. Bővíthető még proximity beléptetővel, kódzárral, házszámmodullal.
Telepítés
Természetesen a fenti rendszerekből kiépíthetők 2 vagy több kapus rendszerek, illetve főkapus/alkapus változatok is a különböző igényeknek megfelelően. Miután a felhasználó részéről kialakultak a megfelelő elvárások, a tervező a pontos adatok birtokában elkészítheti a csövezési és kábelezési terveket. Bármilyen felmerülő kérdésnél javasolt konzultálni a rendszer forgalmazójával. Az építkezés megfelelő fázisában a telepítő hozzákezdhet a csövezés kialakításához. A központi helyről, ahol a tápegység vagy transzformátor lesz elhelyezve, induljon a cső - ha szükséges, a megfelelő dobozok közbeiktatásával - a kapu felé megfelelő mélységben. Javasolt a kemény falú, belül sima cső használata. A kapuoszlopnál való kiállásnál figyeljünk a kapuegység megfelelő szerelési magasságára, különösen videós változatoknál. Ajánlott magasság: a kaputábla felső széle a talajszinttől 1,55-1,6 m legyen.
Általában a csövezés ezen fázisában javasolt a süllyesztett szerelődoboz beépítése a falba vagy oszlopba. Ilyenkor ugyanis jól meghatározható, hogy hol legyen a cső bejövetele a fenti süllyesztődobozba. A beltéri vagy beltérik felé hasonló gondossággal csövezzünk. A cső átmérőjének kiválasztásakor legyünk tekintettel a behúzandó kábel mennyiségére. Lehetséges felfűzött vagy sugárirányú csövezés kialakítása. Csövezéskor lehetőleg kerüljük el, hogy a gyengeáramú csövek az erősáramúak mellett fussanak.
Miután az építkezés elérkezett abba a fázisba, amikor elkezdhetik a kábelezést, a pontos bekötési rajz ismeretében lássunk hozzá. Általában a rendszerek bekötési rajzai vagy telepítési kézikönyvei tartalmazzák azokat a vezetéktípusokat, átmérőket, amiket az adott rendszerhez távolság függvényében használni kell. Ezektől ne térjünk el, szükség esetén kérjük ki a forgalmazó szakvéleményét, javaslatait. Minden esetben javasolt tartalék szálak behúzása. Kerüljük el, hogy a gyengeáramú csövekben más rendszerekhez tartozó vezetékek fussanak. Miután befejeztük a vezetékezést, elkezdhetjük a rendszer szerelését. Az egységcsomagokban a rendszerekhez szerelési rajzok, valamint bekötési rajzok találhatók. Ezekre legyünk tekintettel, és ne változtassuk meg. A mellékelt 1. ábrán egy 1 vagy 2 lakásos kaputelefon-készlet pontos bekötési rajzát láthatjuk.
A rendszer 4 fő egységből áll: transzformátor, elektromos zár, kaputábla beépített elektronikával, 1 vagy 2 hívógombbal, beltéri készülékek. A transzformátor ~12 V kimenetű betáplálása 230 V-os hálózatról történik, javasolt külön védő automata használata. Fontos, hogy a ~0 és a ~12-es vezetékeket közvetlen a kaputáblába kössük be, ahogy a rajzon látható. Soha ne kössük a ~0 vezetéket össze a készülékek felé menő -/~ vezetékkel, mert földhurok keletkezik, és a készülék búgni fog!
A kapuegységbe épített elektronika tartalmazza az egyenirányító részt, a dallam- hanggenerátort, valamint a hangszórót, mikrofon egységet, amelyek hangereje szabályozható. Általában a gyári beállítás megfelelő, bár extrém távolságok esetén szükséges utánállításuk. A kapuegység tartalmaz még 1 vagy 2 hívógombot, ezek egyik felét át kell kötni a PS pontra (becsengető áramkör), a nyomógombok másik felét (szaggatott vonal) is fontos bekötni a beltéri készülék CA jelű pontjába. Ennek elmaradása esetén a készülék nem fog csörögni! A névtáblavilágítás ~12 V-ról működik, a rajzon izzó jellel jelölik, de valójában Led-es világítás van.
Az elektromos zárat általában a kültéri készülékekből jövő ~ pontról, valamint a beltéri készülék 9-es pontjáról, ~12 V-ról vezéreljük a beltéri készülék zárnyitó gombjának megnyomásával. Bármilyen elektromos zár köthető a rendszerre, ami ~12 V-ról működtethető. Az elektromos zár addig kap feszültséget, amíg nyomjuk a beltéri készülék zárnyitó gombját. Ha az elektromos zár helyett relét (~12 V) használunk, a zárnyitás helyett bármilyen elektromos berendezést működtethetünk. A rajzon látható egy úgynevezett kimeneti zárnyitó gomb, ami a beltéri készülék zárnyitójával van párhuzamosan kötve. Használatával szintén működtethető az elektromos zár. A kimeneti zárnyitó gombot olyan helyre kell felszerelni, hogy azt kívülről (utcáról) senki ne érje el, természetesen megfelelő védettségi fokozatú legyen.
A beltéri készülékek felszerelésénél győződjünk meg, hogy a fal sima-e. Rögzítsük a beltéri készülék alaplapját a falhoz a megfelelő jelzett furatoknál a gyárilag hozzáadott tiplikkel és csavarokkal. Ezután kössük be a vezetékeket a rajz alapján (CA, 1, 2, 6, 9 pontokba). Pattintsuk rá az alaplapra a burkolatot, majd csatlakoztassuk a kagylót a készülék alján található csatlakozóba. Helyezzük vissza a kagylót a helyére. A bekötési pontok ismételt ellenőrzése után helyezzük áram alá a rendszert, és minden funkcióját próbáljuk ki.

Lehetséges hibaforrások és okaik
Ha a rendszer abszolút nem működik, akkor
. győződjünk meg, hogy a transzformátor biztosan megkapja-e a 230 V-ot,
. a transzformátor kimenetén mérjük meg a ~12 V-ot,
. a kaputábla bemenetein mérjük meg a ~12 V-ot,
. zárlat vagy szakadás estén ideiglenesen váltsuk ki a betápvezetéket,
. a beltéri felé menő 6 jelű vezeték szakadt vagy zárlatos, illetve a kötési pontoknál laza.

Ha a beltéri készülék nem csörög,
de a hangkapcsolat jó, zárat is nyit, akkor
. ellenőrizzük a nyomógombok átkötéseit a PS pontra,
. ellenőrizzük, hogy a szaggatott jelű vezeték be van e kötve,
. győződjünk meg arról, hogy a kagyló letett állapotban van-e,
. ellenőrizzük, hogy a CA pontra menő vezeték nem szakadt-e.

Ha a rendszer működik,
de folyamatosan zárat nyit, akkor
. ellenőrizzük, hogy a 6-9 pontok között nincs-e zárlat, méréskor kössük ki az elektromos zárat,
. szükség esetén ideiglenesen váltsuk ki a beltéribe menő vezetékeket, s ha ezután működik, keressük meg a hiba okát.

Ha a rendszer működik, de nem nyit zárat, akkor
. ellenőrizzük, hogy az elektromos zár kap-e feszültséget,
. ellenőrizzük az elektromos zárat,
. ellenőrizzük az elektromos zárhoz menő vezetékeket.

Ha minden működik,
de búg a berendezés, ha felemeljük a kagylót, akkor
. a ~0 belépő vezeték nem a kültérinél van közösítve a -/~ vezetékkel,
. kössük be a rajz alapján, és nem fog búgni.

Ha bármilyen nem ismert jelenséggel találkoznak a beüzemelés során, segítségért forduljanak a rendszert jól ismerő, tapasztalt szakemberhez vagy a gyártó cég forgalmazójához.
A következőkben egy video kaputelefon-készlet telepítését szeretném bemutatni. A fenti bekötési rajz (2. ábra) egy egyszerű 5 vezetékes video kaputelefon-készlet vezetékezését, bekötési rajzát mutatja be. Az előkészítő munkák során a rajz alapján vezetékezzük be a rendszert, különös tekintettel a vezeték keresztmetszetére, amelyet a készletben adott kézikönyv táblázataiban megtalálhatnak.
A rendszer tartalmaz egy tápegységet, amelyet egy központi helyre (mérőszekrény) kell elhelyezni. Betáplálása ~230 V-os hálózatról történik. A betáplálás elé védőautomata javasolt. A tápegységről tápláljuk be a kapuállomást 4 szál, minimum 0,75 mm2 keresztmetszetű vezetékkel kis távolság esetén. A tápegység szolgáltatja a rendszer számára a ~12 V-ot, valamint a =18 V-ot. Kényszerhelyzet vagy vezetékhiány esetén a tápegység elhelyezhető a kapunál, nyilván egy megfelelő védettségű dobozban. A beltéri készülék felé 6 szál vezeték szükséges, beleértve a kitekintő szálat, ezek közül 2 szál R1, R2 a monitor betáplálásához szükséges minimum 0,75 mm2 keresztmetszetű kell, hogy legyen. A, B vezeték a videojel átvitelére szolgál, keresztmetszete minimum 0,35mm2. A CA jelű vezeték a becsengető szál, az X1 pedig a kitekintő funkció vezetéke, keresztmetszete minimum 0,35 mm2.
A kültéri kapuegység sík falfelületre szerelhető 2 tipli és csavar segítségével. Az egység tartalmazza a CCD kamerát, melynek dőlésszöge maximálisan állítható helyi igények szerint, valamint a hangosbeszélő egységet hangszóróval, mikrofonnal egybeépítve. A két hangcsatorna állítható, ha szükséges. A kültériben található még hívógomb, ami a névtábla jelzett részével működtethető. A névtábla zöld LED-es homogén megvilágítással rendelkezik.
A kültéri egységhez csatlakoztatható az elektromos zár, amit a beltéri készülék zárnyitó gombjával vezérelhetünk, vagy a rajzon jelzett kimeneti zárnyitóval. Javasolt az impulzuszár használata (zárnyitási idő kb. 3-4 mp).

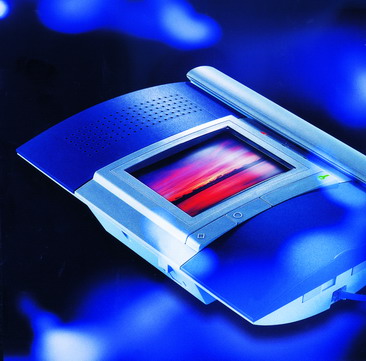

A beltéri készülék két részből áll: fali szerelőkeretből és monitorból.
A fali keret 4 ponton a falhoz rögzíthető, tartalmazza a sorkapcsos bekötőpontokat, valamint egy késes csatlakozót.
A monitor a fali keretre akasztható és egy mechanikus retesszel rögzíthető, tartalmazza a megjelenítő egységet, a kézi beszélőt és három kezelőgombot (zárnyitó gomb, kitekintő funkciógomb (becsengetés nélkül ki lehet nézni), szabad gomb, mely felhasználható pl. kertvilágításhoz, tolókapu vezérléséhez). A készlethez adott ábrás szerelési rajzok figyelembevételével szereljük fel az eszközöket a kívánt helyre, különös tekintettel a kültéri egység ajánlott magasságára (1,55-1,6 m a tábla felső széle a talajszinttől). A rendszer bekötése után még egyszer ellenőrizzük le a rajz alapján, nem tévedtünk-e valahol. Ezután helyezzük áram alá a rendszert, és az összes funkciót próbáljuk ki.

Lehetséges hibák és okaik

Ha a rendszer abszolút nem működik (se kép, se hang), akkor
. győződjünk meg, hogy a tápegység a hálózatba van-e kötve,
. ellenőrizzük a feszültségeket a tápegység kimenetén és a kapuállomás bemenő pontjain.

Ha a beltéri készülék nem csörög, akkor
. ellenőrizzük a CA jelű vezetéket, valamint az R1-et,
. győződjünk meg, hogy a kagyló le van téve,
. nézzük meg a beltéri egység alsó részén, hogy a MUTE pont méter nincs-e piros állásban (ha igen, kép van, de nem csörög).

Ha a beltéri készülék csörög, kép nincs, csak fény a monitoron, akkor
. ellenőrizzük az A, B pontokra menő vezetékeket.

Ha minden működik, csak a kép függőlegesen hullámzik, mérete csökkent, akkor
. ellenőrizzük a tápbeállítását a monitornak az R1, R2 pontjain,
. ellenőrizzük az R1, R2 vezetékek keresztmetszetét, szükség estén növeljük.

Ha minden működik,
csak nem nyit zárat, akkor
. ellenőrizzük zárnyitáskor a feszültséget az SE1, SE2 pontokon, ilyenkor kössük ki az elektromos zárat,
. győződjünk meg arról, hogy a zárhoz menő 2 vezeték nem szakadt el,
. ellenőrizzük az elektromos zárat.
Ha nem sikerül a hibát megtalálni, segítségért forduljon a rendszert jól ismerő, tapasztalt szakemberhez vagy a gyártó cég forgalmazójához.

Remélem, ez a rövid ismertető, tájékoztató bepillantást nyújtott a kaputelefonok világába. Szalacsi Attila

---
