Korszerű villamos installáció kábelcsatornával Napjainkban már a hagyományos villanyszerelési technikák közé sorolhatjuk a kábelcsatornával történő kábelvezetést, illetve villamos szerelvényezést is. Létjogosultsága a lakótéri szereléseknél és ...
Napjainkban már a hagyományos villanyszerelési technikák közé sorolhatjuk a kábelcsatornával történő kábelvezetést, illetve villamos szerelvényezést is. Létjogosultsága a lakótéri szereléseknél és a korszerű nagyterű irodakialakításoknál különösen vitathatatlan. A kábelcsatornával történő szerelés előnye a könnyű kiegészíthetőség, az utólagos átalakítás lehetősége, valamint az egyszerű javíthatóság is. Először nézzük át a lakótéri szerelésben használt kábelcsatorna választékot.
A klasszikus megoldás a vezetékcsatornával történő szerelés, ez általában Magyarországon vagy utólagos kábelelvezetésnél (mint például antennaszerelés, riasztószerelés, klímaszerelés stb.), vagy kifejezetten felújítási munkák megoldásánál kerül napirendre. A korszerű vezetékcsatornák, bizonyos méretektől felfelé, már tartalmaznak kábeltartó kapcsot, mely megkönnyíti a szerelést, de ezen túl a következő előnyökkel is rendelkezik.
Mennyezeti munkánál a vezeték súlyát a kábeltartó veszi fel. A csatorna fedele tehermentes marad, esztétikusan a helyére simul. A csatorna-alsórész erős merevítést kap. Oldalfali szerelésnél az egyoldalas beépítés lehetőséget nyújt az egyszerű (utólagos) vezeték beültetésére. Az előre bukó vezetékköteget visszatartja, a helyére kényszeríti, valamint a helyére került kábeltartó stabilizálja a csatorna alsórészét is.

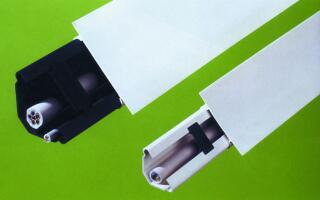

Az egyre öregedő otthonokban gyakran kikerülhetetlen kérdés lesz a felújítás. A meglevő panellakások igen jelentős részében a villamos vezetékhálózat olyan módon van beépítve, amit nemcsak hogy cserélni nem lehet, de egyszerű bontása is lehetetlen, sok esetben egyszerűen a betonba vannak beöntve. A vezetékek öregedése, valamint anyaguk (alu) is cseréért kiállt. Erre megoldást kínálnak egyes padlószegély-csatornák, ahol sem az épületet nem kell szétvésni, sem új falakat nem kell építeni, ugyanakkor az eredmény esztétikai és műszaki tartalmában is megfelel a kor követelményeinek, használója minden igényét kielégíti (például, hogy ott legyen a falon a dugalj, ahol a TV-t használni szeretnénk, és nem a készüléket kell oda helyeznünk, ahol dugaljat találunk). A szerelvények elhelyezésére egy szerelvénydoboz szolgál, amit a vevői igényeknek megfelelően bárhova felszerelhetünk a csatornára. A hagyományos padlószegélycsatorna mellett létezik egy olyan változat is, ahol egy extra hajlékony takarócsík van a csatorna alján és tetején, ami a fal esetleges hiányosságait hivatott eltakarni. További változatot képez az, ahol a padlószegélycsatornán a szőnyeg ráfuttatását biztosító műanyag tető is található, amellyel a padlószőnyeget lehet a csatorna oldalára ráfuttatni úgy, hogy a szobában szinte észrevehetetlenné válik a vezetékeket rejtő műanyag tok.
Egy korszerű, nagyterű iroda villamos szerelvényeinek elhelyezésére, illetve a kábelek vezetésére alapvetően három lehetőség van, ha leszámítjuk a klasszikus falon kívüli és falba süllyesztett szerelést. A szerelés elvégezhető álpadlóban, álmennyezetben, illetve parapetcsatornában.

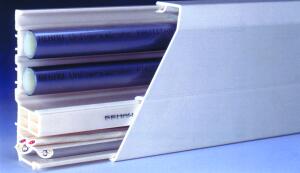

Az irodaépítésben használt parapetcsatorna-rendszerek a belső terek építészeti kialakításához formailag és funkcionálisan is jól illeszthetők a gazdag formaelem választéknak köszönhetően. A mellvédcsatorna-rendszerek formavilága napjainkra esztétikailag is változott, letisztult, a mai igényekhez jobban illeszkedő, lágyabb, legömbölyített formákat követ. A mellvédcsatorna építészeti alkalmazhatóságát nagymértékben elősegíti a különféle anyagok (műanyag parapetcsatornák, acél parapetcsatornák, alumínium parapetcsatornák) és a változatos RAL- színek széles skálája. A parapetcsatornáknak, illetve komplett parapet rendszereknek ott van különös jelentősége, ahol a fűtést, illetve a hűtést parapet fan-coilokkal oldják meg. Hiszen ebben az esetben a parapet fan-coilok energiaellátását és terepi vezérlését is a parapetcsatornán keresztül célszerű megoldani. A munkahelyi dugaszolóaljzatok, általános, szünetmentes igényű fogyasztók energiaellátása, telefon, valamint strukturált hálózati végpontok elhelyezése a parapetcsatornában ideálisan kivitelezhetők. A felhasználók igényeinek változásához alkalmazkodva a kábel-csatorna legfeljebb három rekeszesre alakítható, ezt a válaszfal tetszőleges behelyezésével érhetjük el. Ezek némelyike tartalék lehet, vagy üresen maradhat az erősáramú és gyengeáramú vezetékek közötti optimális távolság biztosítására.
A csatornák használatát a különféle idomelemek, elágazások, T-idomok, végelemek stb. teszik rugalmassá, hiszen napjainkban a közepes és nagyterű irodák általában 2-3 évente átesnek szerkezetátalakításon, amelyet az irodai infrastruktúrának követnie kell. A parapetcsatorna darabok 2 m-es hosszainak egymás mellé illesztése összekötő kuplunggal történik, ami egyben megtartja a következő darabot, így nincs szükség az illesztés során külön segítségre. A csatornaaljak előfuratozottak, és a fedél egyetlen mozdulattal bepattintható. A szerelvénydoboz a kalaptartó sínre egy excenteres csap segítségével egyszerűen rögzíthető. Az adatátviteli frekvencia növekedésével egyre szigorúbbak a csatornaterek, különösen a szerelvénydobozok geometriai előírásai (az adatátviteli kábelek megfelelő hajlítási sugarának betartása egyre nagyobb helyigényt követel). A szerelvénydoboznál a megfelelő hajlítási sugarat egy kiegészítő-elem biztosítja.
A parapetcsatornákat az irodaépítésen kívül kórháztermi ágylámpasávként, valamint intenzív technológiai sávként is használják. A kórtermi betegellátáskor általában a legegyszerűbb kialakítású, közvetlenül a falra szerelt csatornát alkalmazzák. Ennek az oka az egyszerűség és az olcsóság. A használt parapetcsatornák anyaga általában extrudált alumínium, felülete nagy ellenálló képességű porszórt (szinterezett) festék, általában RAL 9010 színben. Az alapkialakítás csak elektromos csatornából áll, mely azonban kiegészíthető egy másik csatornával is a gázvezeték és gázcsatlakozók számára.
Végül néhány szót kell ejteni az acél és alumínium parapetcsatornák potenciálkiegyenlítéséről. A csatornák csatlakozási helyein az acél csatorna alsórészeit rugóacélból készült földelő összekötővel kötik össze, ami a mechanikus és elektromos vezetésű csatlakozást is biztosítja. A csatorna alsó és felsőrésze közötti potenciálkiegyenlítést a földelő-kapocs biztosítja, ami egyben kábeltartóként is szolgál. Az eddigi földelési munkák, földelővezetékek elhelyezése, a földelőkapocsnak köszönhetően már a múlté. A kapcsot a két külső és a középső szorítóval az alsórész ferdén befelé futó profilja alá kell nyomni, a két hegyes szorító a profil felső oldalán helyezkedik el. Ezek biztosítják az elektromos csatlakozást a csatorna felsőrésszel. A földelőkapocs eltávolítása egy csavarhúzó segítségével történik. A középső szorítót kis nyomással lefelé és befelé kell nyomni a kapocs kipattanásáig.
Elosztóknál, kapcsolószekrényekben használjuk a perforált csatornákat, illetve a huzalozóként is ismert csatornákat. Általában RAL 7030 kőszürke színben gyártják, nagy méretválasztékban. (25x25 - 100x100). A csatorna alsórész két oldala perforált, így a kikönnyített fogak szolgálják a biztonságos szerelést. A mennyezeti szerelésnél speciális felsőrész rögzítést alkalmazhatunk, valamint az alsórész egyes gyártmányoknál kétoldalú öntapadós ragasztószalaggal van ellátva.

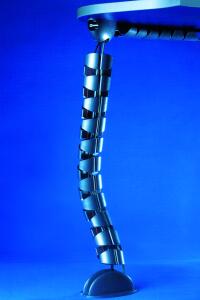

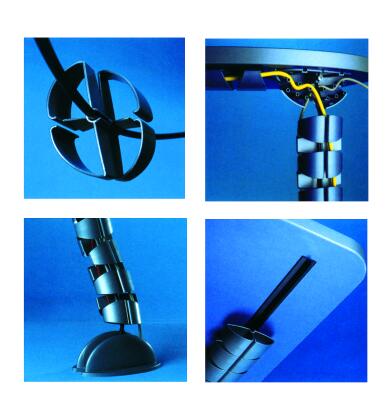

Minden mérethez kapható univerzális kábeltartó valamint oldaltakaró idom. A flexibilis (kábelkígyó) csatornák a speciális csatornákhoz tartoznak, ahol az íróasztal mellett csüngő kábelek kulturált összefogása és takarása a cél. A flexibilis kábelvezetést a csatorna 3 dimenzióban történő hajlításával érhetjük el, melyhez az íróasztalon egy horizontális kábelcsatorna csatlakozik. Ebbe a csoportba sorolhatjuk a sarokkábelcsatornát is, ahol egy háromszög alakú alsórészben helyezhetőek el a vezetékek. A profil a sarokban történő függőleges és vízszintes kábelvezetésre alkalmas, észrevétlenül beilleszkedik a lakásba, a felsőrész geometriájának köszönhetően a csatorna gyorsan és biztonságosan zárható. A sarokcsatornához nagy formaelem kínálat tartozik, melynek köszönhetően esztétikus kábelelvezetést valósíthatunk meg.
Boszkovics Zoltán
