Az EIB technikájáról XIX.

A dimmelő szenzor.

Leírás

A "dimm szenzor start-stop távirattal" alkalmazás arra szolgál, hogy szokványos kapcsoló kontaktusokat dimmelő nyomógomb célra "EIB - képessé" tegyünk. Ehhez a kétállapotú modul 2 csatornájára van szükség. Az 1. és 2. (ill. a 3. és 4.) közösen használnak egy 1 bites kapcsoló és egy 4 bites dimmelő objektumot. A bemenő jel időtartamától függ, hogy melyik objektum küld táviratot. A bemenő jel időtartamát a felfutó és lefutó jelátmenetek határozzák meg. A rövid bemenő jelre a "kapcsoló" objektum EIB táviratot küld a kapcsoló dimmelő aktor be ill. kikapcsolására. Ha a bemenő jel tovább fennáll, mint a "hosszú gombnyomás" -ra paraméterezett idő, a "relatív dimmelés" objektum küld EIB táviratot világosabbra vagy sötétebbre dimm paranccsal. A "relatív dimmelés" objektumnak kétféle működésmódja van:

• Dimmelés start-stop távirattal
• Dimmelés periodikus küldéssel

A dimmelő szenzoralkalmazás start-stop távirattal:

A "dimm szenzor start-stop távirattal" alkalmazás arra szolgál, hogy szokványos kapcsoló kontaktusokat dimmelő nyomógomb célra "EIB - képessé" tegyünk. Ehhez a kétállapotú modul 2 csatornájára van szükség. Az 1. (vagy 3.) csatorna kapcsolja be a világítást vagy növeli a fényt, a 2. (vagy 4.) csatorna kapcsolja ki a világítást vagy csökkenti a fényt. Megkülönböztetünk hosszú és rövid idejű gombnyomást. A rövid bemenő jelre a "kapcsoló" objektum EIB táviratot küld a kapcsoló dimmelő aktor be ill. kikapcsolására. Ha a bemenő jel tovább fennáll, mint a "hosszú gombnyomás ideje" paraméter szerinti idő, a "relatív dimmelés" objektum küld EIB táviratot világosabbra vagy sötétebbre dimm paranccsal. A hosszú bemenő jel végén a "dimmelés stop" tartalmú EIB távirat kerül elküldésre, tehát a világítás dimmelése addig tart, amíg működtetjük a nyomógombot.
Az alkalmazás blokkvázlatát az 1.ábra mutatja.

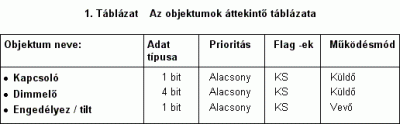

Meghatározások:


Kapcsoló

A "kapcsoló" kommunikációs objektum akkor küld EIB táviratot, ha a kétállapotú bemenet valamelyik csatornáján rövid gombnyomás kerül kiértékelésre. A "kapcsoló" objektum 1 bites adattípusú és a kapcsoló dimmelő aktor be ill. kikapcsolására szolgál. Az objektum az első csatorna rövid működtetése esetén 1 értékű, a második rövid működtetése esetén 0 értékű EIB táviratot küld. . A már hosszú gombnyomásnak értékelt idő paraméterrel állítható be. Mindkét csatornára külön beállítható, hogy záró vagy nyitó kontaktus van rákapcsolva.

Dimmelő: Start - stop távirattal

Ha a bemenő jel tovább fennáll, mint a "hosszú gombnyomás ideje" paraméter szerinti idő, a "relatív dimmelés" objektum EIB táviratot küld világosabbra vagy sötétebbre dimm paranccsal. A hosszú bemenő jel végén a "dimmelés stop" tartalmú EIB távirat kerül elküldésre, tehát a világítás dimmelése addig tart, amíg működtetjük a nyomógombot. A teljes dimm folyamat idejét a dimmelő aktorban határozhatjuk meg.

Engedélyez / tilt:

• Nem aktivált
• Engedélyezés "1" távirattal
• Tiltás "1" távirattal

Az "engedélyez / tilt" objektum 1 bites adattípusú, segítségével tiltható az alkalmazás további működése. A dimmelő szenzor alkalmazás két csatornájához egy kommunikációs objektum aktiválható. Előírható, hogy az "1" értékű távirat vétele a bemenetet engedélyezze vagy tiltsa. A bemeneti csatorna csak "engedélyezés" távirat vétele után lép újból működésbe.

Prellmentesítési idő:

• 10
• 30
• 50
• 100

Szabályos esetben a kétállapotú bemenetekre mechanikus kontaktust csatlakoztatunk. Az egyértelmű jelképzés érdekében a Prellmentesitési idővel meg kell adni, hogy az első jelváltozás után mennyi ideig nem vehető figyelembe újabb jelváltozás. A prellmentesitési idő a funkciómodul összes csatornájára vonatkozik.

Táviratküldési frekvencia:

• nem aktív

    Modulonként 15 s alatt

• 10
• 25
• 50
• 75
• 100

A távirat küldési frekvencia korlátozás célja, hogy megvédjük az EIB vonalat a blokkolástól - hibás beállítású vagy hibás működésű kétállapotú bemenet esetén. A megadott érték a teljes kétállapotú bemeneti modulra vonatkozik .A modul maximálisan a paraméterezett számú táviratot küldi 15 s alatt.

Dimmelő funkció:

• Start - stop távirattal
• Periodikus küldéssel

Ezzel a paraméterrel kell beállítani, hogy a dimm szenzor alkalmazás start - stop távirattal vagy periodikus küldéssel működjön.

Hosszú gombnyomás:

• 12 (1-255)

Ha a kétállapotú bemeneten a megváltozott jelállapot ideje eléri a paraméterezett időt, ez hosszú gombnyomásnak értékelődik és a "relatív dimmelés" objektum EIB táviratot küld.

A kontaktus jellege:     - Záró
az 1. bemeneten:    - Nyitó
Az 1. bemenetre kapcsolt szokványos kapcsoló kontaktus, záró és nyitó jellegű is lehet.

A kontaktus jellege:     - Záró
a 2. bemeneten:    - Nyitó
Az 2. bemenetre kapcsolt szokványos kapcsoló kontaktus, záró és nyitó jellegű is lehet.

Engedélyezés / tiltás:     - nem aktív

1. és 2. csatornára

• Engedélyezés "1" távirat hatására (tiltás 0 -val)
• Tiltás "1" távirat hatására (engedélyezés 0 -val)

Ezzel a paraméterrel aktiválható a hasonló nevű kommunikációs objektum. Megadható, hogy a kommunikációs objektum által vett "1" távirat engedélyezze vagy tiltsa a bemenetet. A bemeneti csatorna csak "engedélyezés" távirat vétele után lép újból működésbe és az engedélyezést követően elküldi aktuális állapotát EIB távirat formájában. (Engedélyezés / tiltás kommunikációs objektum leírása)

2. táblázat, paraméterek áttekintése.

Nagy Lajos

---
