Amikor az a felkérés ért a Szerkesztőség részéről, hogy írjak egy pár szót röviden a CE jelölésről, a villamos jelölésekről és az IP védettségről, gondolkodóba estem. Úgy éreztem, hogy mind a három téma már mindenkinek a könyökén jön ki, azaz azt h...
Amikor az a felkérés ért a Szerkesztőség részéről, hogy írjak egy pár szót röviden a CE jelölésről, a villamos jelölésekről és az IP védettségről, gondolkodóba estem. Úgy éreztem, hogy mind a három téma már mindenkinek a könyökén jön ki, azaz azt hiszi az ember, hogy tisztában van a témával, de amikor egy konkrét feladat kerül elébe, akkor kezd el kutakodni, hol is találom meg, mit is keressek a jelölésekkel kapcsolatban? Mivel a szabványszámok is változnak a jogharmonizáció következtében, nem biztos, hogy nagyon könnyen nyomukra lehet akadni. Ezeken a nehézségeken próbálok segíteni az alábbiakban.
Noha egy bővebb tájékozató már megjelent a szaklap oldalain, nem árt elismételni először, hogy mit is jelent a CE jelölés.
Az európai piac legfontosabb célja a korlátozás nélküli szabad áruforgalom megteremtése. Ennek szellemében az Európai Közösség (EK) Bizottsága " A belső piac megvalósítása " című un. Fehér könyvben leírja, hogy a különböző nemzeti törvények összehangolásának (harmonizációjának) következtében a termékeknek mind az EK mind az EFTA (Európai Szabadkereskedelmi Társulás) piacon forgalomképesnek kell lenniük.
Egy gépen vagy készüléken szereplő CE jelölés azt jelenti, hogy a gyártó az összes kapcsolódó előírást betartva készítette el a termékét, mert így a termék megfelel az alapvevő biztonsági és egészségügyi követelményeknek, így teljesítve a legfontosabb célt, a személyek védelmét és biztonságát.
A termékfelelősségről szóló törvény szerint a hibás termékért, ha a gyártó székhelye az EU -n belül van, mindig annak gyártója a felelős, ha pedig a gyártó székhelye az EU -n kívül van, akkor az, aki importálta, tehát az importőr vagy a kereskedő viseli a felelőséget.
A fentiek olvasása után önkéntelenül is felmerül a következő kérdés. Melyek azok a termékek, amik a CE jelölés hatáskörébe esnek? A direktívákkal szabályozott területek és a termékek köre nem zárt, ezek folyamatos bővítésével egyre több ipari termék forgalomba hozatalát szabályozzák egységes elvek alapján.
Az európai direktívák rendelkeznek arról, hogy a termék megfelelőségét milyen eljárásokkal kel igazolni, sőt arról is, hogy ezeket a vizsgálatokat ki végezheti el. A gyártónak minden esetben nyilatkozni kel arról, hogy a CE jelölést viselő termék vizsgálatát az EK országok szabályozási rendszerében a vonatkozó előírások szerint elvégezték, és a termék annak megfelel. Ez az un. "Megfelelőségi nyilatkozat".
Tekintsük át ezután az elektromos készülékeken szereplő legfontosabb jelöléseket!

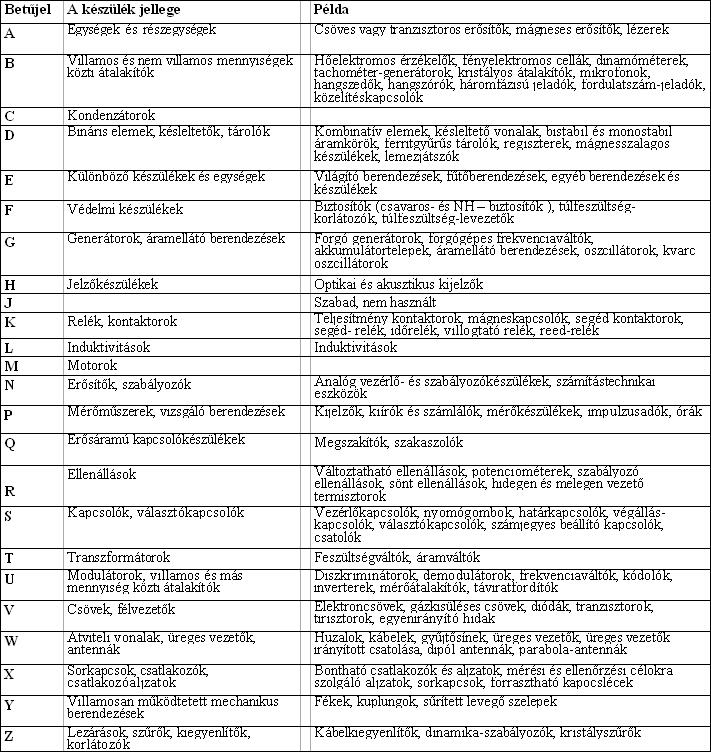

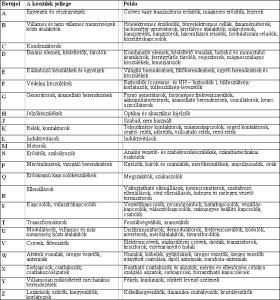

Az MSZ EN 61346:2001 szabvány által a készülék jellegének jelölésére ajánlott betűjelek a következő táblázatban foglalhatók össze.
S végezetül - bár talán a legtöbb szakember számára ez nem jelent gondot és a legtöbb tájékoztatás jelent meg a témakörükben - tekintsük át az IP jelöléséket is egy táblázatban!
Villamos készülékek IEC 529 (1989J/EN 60 529 és DIN VDE 0470-1 (1992-11) szerinti védelme tokozásokkal és burkolatokkal
A villamos készülékek megfelelő tokozással (burkolattal) történő védettségét az IP betűkből és két számjelből álló kombinációval jelölik.
Az IP betűk (International Protection: nemzetközi védelem) kezdőbetűi. Az első számjegy az érintésvédelem és az idegen test elleni behatolása elleni védelmet, míg a második számjegy a víz elleni védelem szintjét jelöli.

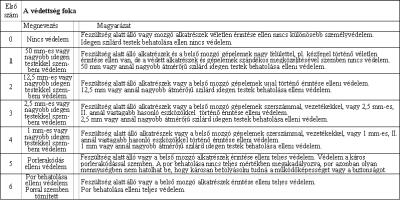

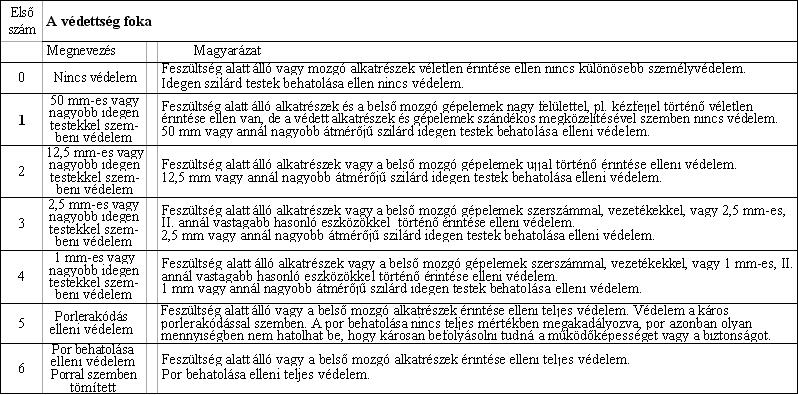

Veszélyes részek érintése és idegen testek behatolása elleni védelem

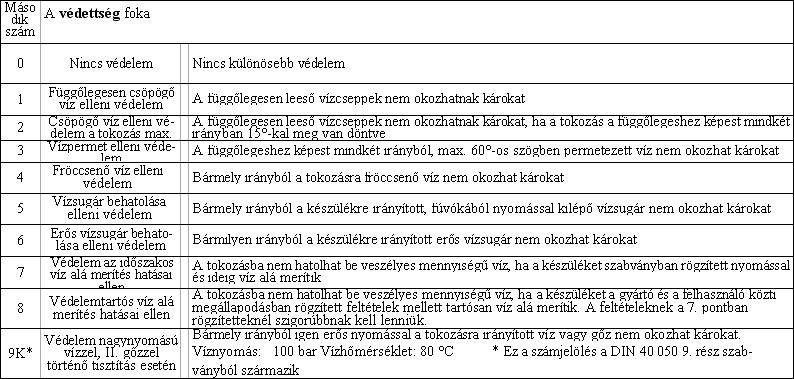

Víz behatolása elleni védelem
Példa a védettség megadására: IP 30 ahol az első szám a hármas a veszélyes testek érintési fokozatát, a második szám a nulla a víz behatolása elleni védelmi fokozatot jelenti.
Az IP69K védettségnek megfelelő nyomógomb az FAK típusú, ami a 116A2310 -os képen látható.
Az esetlegesen felmerülő kérdéseikkel kapcsolatban várjuk észrevételeiket!
Hosszú Gábor
