A technika területén dolgozó szakemberek kommunikációjában fontos helyet foglal el a műszaki rajz. Így van ez a villamos szakmában is. Egy adott villamos berendezés teljes életútját végigkíséri a szöveges és rajzos villamos dokumentáció. A tervezés-k...
A technika területén dolgozó szakemberek kommunikációjában fontos helyet foglal el a műszaki rajz. Így van ez a villamos szakmában is. Egy adott villamos berendezés teljes életútját végigkíséri a szöveges és rajzos villamos dokumentáció. A tervezés-kivitelezés-üzemeltetés szakaszokban nélkülözhetetlen az egyértelmű, naprakész villamos terv. A dokumentálást segítő számítógépes szoftverek (CAD betűszó = számítógéppel segített tervezés) közötti tájékozódásban szeretnénk most olvasóinknak segítséget adni.
A számítástechnika rohamos fejlődése az elektrotechnikában is megkönnyítette a szakemberek életét. Sok villamos tervezést támogató szoftver jelent meg. Ezek egyrészt speciális szakmai feladatok szabályait, matematikáját és anyagismeretét ötvözik, így könnyítik meg a tervező munkáját. Ilyenek a világítástechnikai, villámvédelmi és egyéb méretező szoftverek. Más szoftverek a műszaki rajz elkészítését támogatják. Az elektrotechnikai CAD programok jellemzője, hogy a rajzolást segítő funkciókon túl automatikus szolgáltatásokat is tartalmaznak. Ezek a szolgáltatások teszik valóban hatékonnyá a szoftverrel történő munkavégzést. Az elektrotechnika több, jól elhatárolható szakterületre osztható. Az energiaelosztás, villamos elosztó berendezések, épületvillamosság, automatizálás, mérés és szabályozás mind sajátos terület, más a dokumentáció stílusa, másféle szolgáltatásokat várunk el a CAD szoftvertől. Általában ezeket egy szoftverbe integrálni nem szerencsés. A továbbiakban a WSCAD elektrotechnikai szoftvercsalád két egymást kiegészítő szoftverét mutatjuk be.
WSCAD-it 2.4 f. WIN épület- villamossági tervezőszoftver
Jellemzője a szoftvernek, hogy elsősorban az épület alaprajzán dolgozunk. Elhelyezzük a helyiségekben a szükséges elosztókat, installációs készülékeket (dugaljak, kapcsolók, EIB készülékek stb.), fektető rendszereket (csövek, csatornák stb.) és vezetékeket, kábeleket. Egy épületben többféle hálózat működik. Megkülönböztetjük a villámvédelmi és EPH rendszert, a gyengeáramú és erősáramú hálózatokat. A rendszerszemléletű gondolkodást és az áttekinthető dokumentálást a fóliatechnika támogatja.

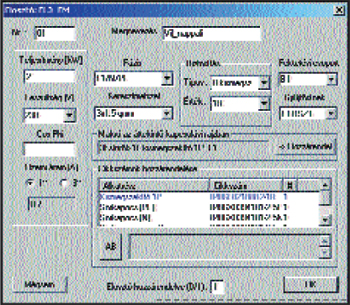

Az egyes áramköröket pontosan definiálhatjuk. Egy áramkör az elosztóban egy gyűjtősínről indul. Tartalmaz elosztóban található (pl. védelmi) készülékeket, kábeleket és fektetőrendszereket, valamint az alaprajzon elhelyezett installációs készülékeket és berendezéseket. Az alaprajzon történő munka elvégzése után a WSCAD-it szoftver teljes változata automatikusan elkészíti az áttekintő kapcsolási tervet és a mennyiségszámítást. A rajzokat nyomtatón vagy plotteren kinyomtathatjuk. A mennyiségszámítást tetszőlegesen kialakított formázással nyomtathatjuk, vagy átadhatjuk tovább feldolgozásra más szoftvereknek (pl. MS EXCEL).
WSCAD 4.2 f. WIN tervezőszoftver elektrotechnikához és automatizáláshoz

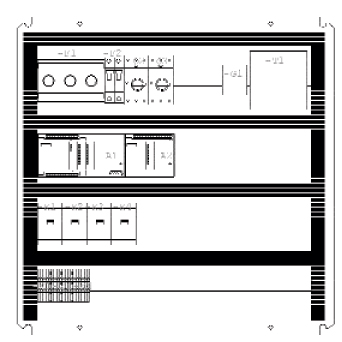

A legtöbb elektrotechnikai tervezési feladat nem igényli az alaprajzon történő rajzolást. A WSCAD 4.2 tervezőszoftver szolgáltatásai elsősorban korrekt, részletes kapcsolási tervek és elosztószekrény tervek készítését támogatják.
Természetesen itt a mennyiségszámításon kívül, a kapcsolási terv és szekrényterv elkészítése után más típusú listák automatikus elkészítése is fontos. A tervdokumentáció részei a sorkapocs tervek, kábellisták, kábeltervek, szekrényhuzalozási tervek, PLC I/O listák stb. A kapcsolási terv elkészítését számos szolgáltatás támogatja. A teljesség igénye nélkül megemlíthetők itt az automatikus számozások, vezeték kereszthivatkozások, mágneskapcsolók és érintkezők kezelése kereszthivatkozással, PLC kezelés stb.
Természetesen egy szoftver akkor használható hatékonyan, ha használatba vételkor már "fel van töltve" a szükséges szimbólumokkal, rajzmakrókkal, gyártói adatokkal. A WSCAD szoftverek élvezik a hazai és nemzetközi alkatrész- és berendezésgyártók támogatását. Rendszeresen aktualizált tervezői szoftvertámogatásban biztosítanak kapcsolási terv szimbólumkészletet, méretarányos homloknézeti rajzokat, és villamos adatokkal rendelkező adatbankokat. Így gyakorlatilag a teljes szoftverváltozat alkalmazása esetén nincs szükségünk a nyomtatott gyártói katalógusok használatára.
