Olvasóink jelezték a szerkesztőség irányába, hogy egyes esetekben továbbra is bizonytalanság övezi a metrikus rendszerre történő átállást. Noha a folyamat lényegében már a harmadik évébe lép, számos kolléga számára jelenthet segítséget, ha - egyéb is...
Olvasóink jelezték a szerkesztőség irányába, hogy egyes esetekben továbbra is bizonytalanság övezi a metrikus rendszerre történő átállást. Noha a folyamat lényegében már a harmadik évébe lép, számos kolléga számára jelenthet segítséget, ha - egyéb ismertető anyagok mellett - ismételten sor kerül az átállás mibenlétének újbóli, rövid megfogalmazására.

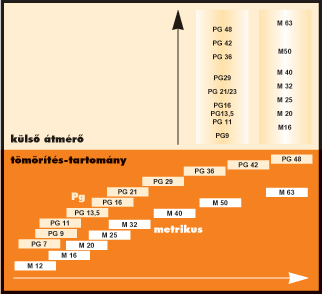

A Németországban és néhány további országban az elmúlt században általánosan elterjedt Pg (Panzergewinde = páncélmenet) méretezési rendszer helyére az ezredfordulót követően a metrikus rendszer került bevezetésre. Az átállás elsősorban tehát azokat a cégeket érintette, amelyek a német piac vonzáskörzetéből szerezték be a szerelési alapanyagokat. Olyan alapvető termékekről van szó, mint például az installációs csövek, tömszelencék és kábelbevezetések, kábel-összekötő dobozok, installációs dobozok. Ezen túlmenően változás történt az elosztószekrények, házi csatlakozó szekrények, kapcsos dobozok, kapcsolószekrények, tokozott kapcsoló- és szabályozó készülékek, illetve készülékházak területén is. A tömszelencék, csövek, házak átállásának alapja a EN 60423 számú nemzetközi metrikus méretszabvány. A kiemelendő információ az, hogy a Pg7-től Pg48-ig terjedő skálát az M12-től M63-ig terjedő metrikus méretsor pótolja. Az anyagok könnyebb beazonosítását, kezelését segíti elő az, hogy a 10 Pg-méret helyére csupán 8 metrikus méret áll. Ez azonban azt is magába foglalja, hogy újból egymáshoz kell rendelni a tömítés- és a névleges tömszelence-méreteket. Értelemszerűen a metrikus tömszelencék csak a metrikus méret szerint kialakított szekrénynyílásokba illeszkednek. Amennyiben valamely terméken régi Pg-méret szerinti nyílás található, akkor célszerű felkeresni a termék forgalmazóját, és az annak megfelelő Pg tömszelencét igényelni tőle.
A szekrények, elosztók, kapcsolószekrények, a házi csatlakozószekrények és kapocsdobozok bevezető nyílásainak átállása, Pg-ről metrikus lyukméretre történő átalakítása szintén a gyártóknál történik meg. Itt a szekrényméretezésnél előfordulhat, hogy a nyílások eddigi száma megváltozik. A beépített alkatrészekkel készülő szekrények gyártói azon vannak, hogy az elektromos funkciókkal kapcsolatban lévő vezetékbevezetések ne változzanak, érdemes tehát előzetes tájékoztatást kérni, amennyiben bizonytalanság merül fel ezzel kapcsolatban. A fix lyukraszterű szekrények biztosítják, hogy a tömszelencék szűken beilleszthetők legyenek, rendszerint függetlenül a gyártótól. A lyuktávolság méreteknek a gyártói dokumentációban kell utánanézni.
A metrikus nyílásokkal rendelkező házak, szekrények és dobozok csak a metrikus tömszelencékkel, vezetékbevezetőkkel, és csövekkel illeszkednek megfelelően. Olyan területeken, ahol valamely okból kifolyólag Pg-méretezésű bevezető nyílásokkal ellátott szekrényekkel vagy dobozokkal kell dolgozni, ott érdemes szintén megkeresni a gyártót, illetve ennek képviseletét a megfelelő Pg-méretű tömszelencék vagy kábelvezetők biztosításának céljából.
A merev és hajlékony csövek, valamint a hozzájuk tartozó kiegészítő alkatrészek (ívek, rögzítőelemek) méretjelölései szintén megváltoznak. Az új jelölési rendszer annyiban kedvezőbb az alkalmazók számára, hogy a típusjelből egyértelműen megállapítható a cső vagy idom külső átmérője, mm-ben. Amennyiben egy installációs cső M16-os jelöléssel rendelkezik, úgy ez azt jelenti, hogy külső átmérője 16 mm. Tekintettel arra, hogy az átállás folyamatos, és bizony nem kevés félreértés és vita alakult ki a Pg és a metrikus rendszer közötti eltérésekből adódóan, arra figyelmeztetjük olvasóinkat, hogy amennyiben módjuk van rá, egy-egy installációs cső vagy szekrény alkalmazásánál, beszerelésénél legyenek körültekintők, bizonytalan esetben forduljanak a kereskedő cég szakembereihez. Még akkor is, ha a gyártók termékeihez mellékelt dokumentáción esetleg egyértelműen feltüntetik a régi és az új méreteket.
Magyarországon az MSZ 9850 szabvány írta elő a védőcsövek és tartozékok méretét. A méretsort a korábbi IEC előírások alapján határozták meg (11, 13.5, 16, 21(23), 29, 36, 42, 48). Ezen szabvány helyett már 1999-ben az MSZ EN 50086, valamint a méreteket tartalmazó MSZ EN 60423 szabvány került bevezetésre. Az új méretsor metrikus, mind védőcsöveket, mind a tartozékokat e szerint kell megválasztani (M6, M8, M10, M12, M16, M20, M25, M32, M40, M50, M63, M75).
