Robbanásbiztonság technika a gyakorlatban - villanyszerelők szemével V.



A cikksorozat előző részeiben az olvasó megismerkedhetett a robbanásbiztonság technika alapjaival, a villamos berendezések különféle védelmi módozataival, robbanásveszélyes környezet különféle osztályaival (1-es Zóna, 20-as zóna, stb). Mindezen ismeret arra elegendő csupán, hogy a témával most ismerkedő kollégák bepillanthassanak e témakör szigorú követelményei közé, reális képet alkotva a témáról. Ebben a számban arra törekszünk, hogy a megszerzett alapismereteken túlmenően a gyakorlatban is hasznosítható információkhoz segítsük olvasóinkat.

Itt emeljük ki, hogy az (IEC) MSZ EN 60079 illetve az EU ATEX 94/9 előírásai szerint robbanásveszélyes térségekben villamosenergia-elosztó hálózatok, illetve irányítástechnikai rendszerek (műszerek, csatlakozó dobozok, kábelezés, stb) létesítése, javítása és karbantartása csak hivatalos jogosítvánnyal rendelkező személyek által végezhető. A munkavégzést megfelelő módon dokumentálni kell, s ez által a kivitelezői felelősségvállalás is megtörténik. Ilyen képzéseket (kb. három hét alatt) intenzív tanfolyamok formájában is el lehet végezni. Ezekhez általában alapkövetelmény bizonyos fokozatú tűzvédelmi szakvizsga is. A gyakorlatban elegendő, ha egy 4-5 fős kivitelezői csapatból legalább egy fő rendelkezik az említett jogosítvánnyal.


Robbanásveszélyes terek osztályozása (zónák)

Amikor egy kivitelezési munkára vállalkozunk, és ennek része a robbanásveszélyes térben történő munkavégzés, általában meglévő tervekből kell dolgoznunk. A robbanásveszélyes terek osztályozása, vagy másképpen a zónabesorolás elvégzése nem a villamos szakember feladata. A zónák meghatározásához rengeteg paramétert kell figyelembe venni, úgy, mint: a kibocsátó forrásokat (pl. biztonsági szelepet, vagy szivattyú tömítése, stb.), azok intenzitását, a jelenlévő veszélyes anyagot, a szellőzés milyenségét, stb.. Általában a technológustervező felelőssége összegyűjteni az információkat, és a szabványban rögzített metódus alapján a zónákat meghatározni.

A gyakorlatban ez azt jelenti, hogy egy-egy térség vagy helyiség zónabesorolása, illetve a zóna kiterjedése, mint adatszolgáltatás kell, hogy rendelkezésre álljon. Ennek hiányában még a villamos terveket sem lehet kiadni, főleg nem kivitelezést elvégezni.

Egy villamos tervben szerepelnie kell tételes anyagkiírásnak is, de a gyakorlatban a határidő vagy más gazdasági kérdések szükségessé teszik a kivitelezés időtartama alatt a kiírt készülékek kiváltását (természetesen a tervező jóváhagyása mellett). Ilyen esetben tőlünk, a kivitelezést végző villanyszerelőtől várják a gyors megoldást. A zónabesorolás ismeretében, a veszélyt okozó anyagot is figyelembe véve mi magunk is el tudjuk dönteni, milyen védelmi módú készüléket alkalmazhatunk az adott feladathoz.


A nyomásálló tokozat alkalmazása a gyakorlatban

A nyomásálló tokozatok alkalmazása akkor kerül előtérbe, amikor nincs mód a robbanásveszélyes térségen kívül megoldani egy problémát, azaz zónahatáron belül kell robbanásbiztos védelemmel nem rendelkező villamos berendezést telepíteni. Ilyen lehet például relék, kisautomaták, PLC-k, transzformátorok, tápegységek, stb. telepítésének szükségessége. Előnye ennek a megoldásnak, hogy szinte bármilyen robbanásbiztos védelemmel nem rendelkező készülék bevihető akár az 1-es zónába is. Hátránya viszont, hogy ez az megoldás nem teszi lehetővé, hogy feszültségmentesítés nélkül kinyissuk a tokozatot (például egy kisautomata visszakapcsolása, karbantartás, javítás, stb.). Fajlagosan drága megoldást jelent, hiszen legtöbbször a nyomásálló tokozatba telepített "közönséges" villamos gyártmány együttes ára nagyobb a más robbanásbiztos védelemmel rendelkező, ugyanazt a funkciót ellátó villamos berendezésnél. Hátrány továbbá, hogy összeépítés után tanúsíttatni kell, ami szintén költésnövelő tényező (jobb megoldás a gyártótól összeszerelve, tanúsítvánnyal rendelni, bár talán a szállítási idő nő).


Gyújtószikramentes védelem

Ezt a védelmi módot főleg méréstechnikai megoldásként alkalmazzuk. Ennek oka a már ismert energiaszint korlátozás, ami a védelem elve is egyben.

A gyújtószikra-mentes áramkörök felépítése általában egy terepi jeladóból (műszerből), a kábelezésből és végül egy, a biztonságos övezetben telepített valamilyen gyújtószikra-mentes tápforrásból/leválasztóból áll. A műszernek tanúsított gyújtószikra-mentes gyártmánynak kell lennie, vagy meg kell felelnie az ún. "egyszerű" gyártmány követelményeinek (energiatároló képessége rendkívül pici, és nem lépi túl az 1,5V, 0,1A, 20uJ vagy 25mW értékeket).

A gyújtószikra-mentes tápforrás lehet egy Zener gáton keresztül vezetett tápegység, a zener gátnak tanúsított gyártmánynak kell lennie, vagy lehet ún. leválasztó, amely szintén tanúsított, de ez már galvanikus elválasztást is biztosít (fokozottabb védelem, pl. 0-s zónabeli alkalmazáshoz).

A gyújtószikra-mentes áramkörök beépítését követően ellenőrző méréseket kell végezni, hogy bizonyítani tudjuk a teljes áramkör előírt értékeken tartását. Szükséges a kábelezés R,L,C mérésének elvégzése.

A gyújtószikra-mentes áramkörök kialakításakor a kábelt elkülönítve kell vezetni az egyéb jelszintű kábelektől, ettől eltérni csak bizonyos feltételek betartása mellett lehet.

Az gyújtószikra-mentes áramkörök nemzetközileg elfogadott jelölése a kék szín. Ez nem jelenti azt, hogy a kábelnek vagy sorkapocsnak kéknek kell lennie, de mindenképpen egyértelműen, jól láthatóan, tartós módon jelölni kell, hogy az adott kábel vagy sorkapocs-felület, csatlakozódoboz, kábelcsatorna, stb. gyújtószikra-mentes áramkör eleme. Gyakorlatban, pl. a kábelek megjelölését minden egyes kapcsolódásánál, dobozba való bevezetésnél, kábelazonosítónál, de a tokozat belsejében is akár kék zsugorcsővel, vagy kék színű gravírozott adattábla rögzítésével célszerű megoldani. A tokozatra szintén rá kell írni, hogy "gyújtószikra-mentes áramkör eleme", praktikusan kék felirati táblával. A nyomtatott címkéket nem szokták elfogadni. A kábelcsatornákat a legjobb kékre festeni, mind tokozaton belül, mind pedig kültéren. Érdemes kék sorkapcsot és tömszelencét használni. Amennyiben egy tokozatban csak gyújtószikra-mentes áramkört vezetünk, akkor a zónahatáron belül sem kell tanúsítani, de legalább IP54-esnek kell lennie, a fent már említett egyértelmű elkülönítő jelöléssel.


Fokozott biztonság, mint a villanyszerelők által használt leggyakoribb védelmi mód

Ez az a védelmi mód, amely biztosítja tulajdonképpen a villamosenergia-ellátás lehetőségét robbanásveszélyes térben. Nagyon gyakori, hogy nem önálló védelemként, hanem más védelmi módszerekkel egyszerre kerülnek alkalmazásra. Részletes ismertetését a következő lapszámban olvashatják.

Veress Árpád

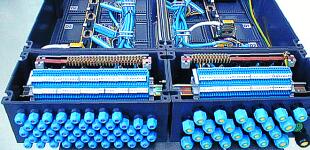

gyújtószikramentes terepi csatlakozódoboz
(kék tömszelence, kék sorkapocs
és kék belső kábelezés)





Egy gyújtószikramentes áramkör tipikus felépítése
(terepi készülék, kábelezés és tápforrás),
a telepítés után méréssel kell igazolni,
az áramköri jellemzők határértékeinek megfelelőségét.

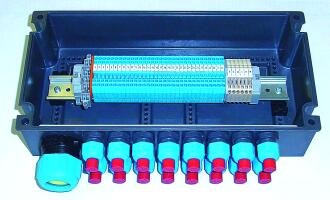

Gyújtószikramentes terepi csatlakozó doboz
(kábelek bekötésére)

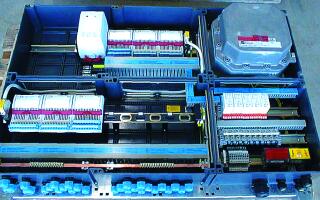

Különféle védelmi módok kombinációja
